생물 의학을 위한 Nitinol가 최고 탄력 있는 스페셜에 의하여 합금합니다

모양 기억 합금, 최고 탄력 있는 니켈 티타늄 합금, 생물 의학을 위한 Nitinol 철사

제품

모양 기억 합금, 최고 탄력 있는 니켈 티타늄 합금, Nitinol 둥근 철사, 편평한 철사, 생물 의학을 위한 모양 횡단면 철사

개관

Nitinol는 포괄적으로 공부하고 제일 모양 기억 합금입니다. 그들에는 고강도, 높은 가소성, 좋은 내식성, 좋은 안정성 및 우수한 biocompatibility의 특성이 있습니다. 약에 있는 그것의 신청의 우월은 다른 모양 기억 합금이 대체될 수 없다 입니다.

Nitinol는 2개의 밀접한 관계가 있 유일한 특성을 결합합니다: 모양 기억과 superelasticity. 모양 기억은 Nitinol에게 1개 온도에 모양없이 하는 기능을 주고, 그것의 본래 모양에 그 후에 돌려보낼 것입니다 때 그것의 전이 온도에 가열되. 이 효력은 그것의 저온 단사정 martensitic 구조에서 고열 입방 오스테나이트계 구조로 바뀌는 물자에 기인합니다.

NITINOL의 재산

1개의 모양 기억

2 최고 고무줄

구두 온도에 있는 변화에 3 감도

4 좋은 내식성

5개의 독소 면제

6 온화한 교정 힘

7개의 좋은 충격 흡수 특성

생물 의학 신청을 위한 NITINOL

Nitinol는 이원 가까운 동등하 원자 Ni 티타늄 합금을 위한 기간이고, 그것의 유일한 최고 신축성 의학 때문에에서 널리 이용됩니다. 그러나, 3의 다른 니켈 티타늄 합금은 다른 재산을 위해 달성될 수 있습니다.

생물 의학을 위해, nitinol archwire는 환자의 이의 이른 줄맞춤을 위해 이용됩니다. Nitinol 강요 봄과 긴장 봄은 교정 이, 측만증 정형 장치에 사용된 봄입니다. 더하여, nitinol는 수술에서 각종 뼈 연결관, 혈관 클립, 응고 여과기, 혈관 팽창시킴 성분, 온갖 intracavitary stent, embolization 장치, 심장 헝겊 조각, 혈전 여과기, interventional 유도선 및 외과 봉합사, 등 만들기 위하여 이용되었습니다.

화학 성분

도표 1

Fe	Ni	크롬	Cu	Nb
≤0.05	54.5-57.0	≤0.01	≤0.01	≤0.025
C	티타늄	CO	N+O	H
≤0.05	공정한	≤0.05	≤0.050	≤0.005

화학 성분은 ASTM F2063-12 또는 GB 24627-2009 (wt %)에 의하여 입니다

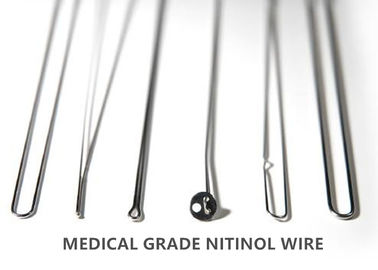

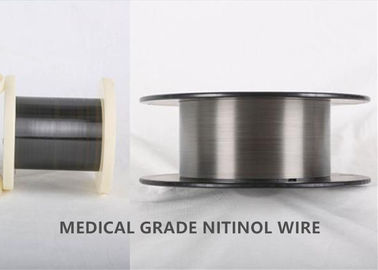

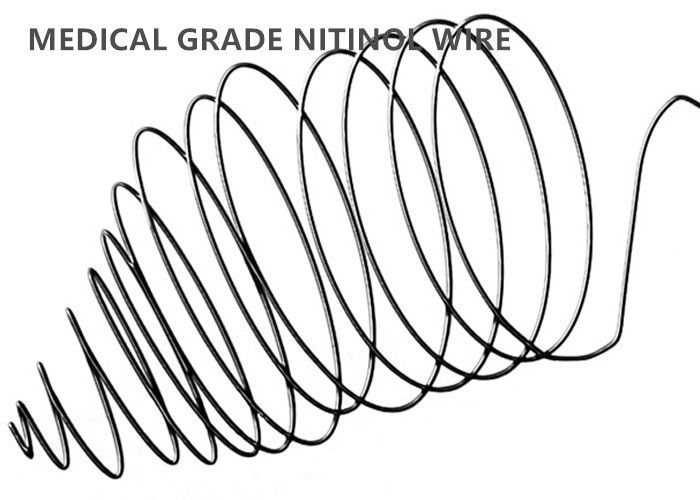

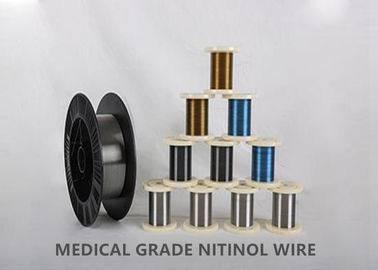

NITINOL 철사

모양 기억 Nitinol 철사는 조밀한 모양에 있는 몸으로 배달될지도 모르고다 그들의 기능적인 모양으로 그 때 활성화하 한 번 계속 배치되는 임플란트를 발육시키기 위하여 이용될 수 있습니다. 당신이 철사를 특정한 신청을 위한 어느 정도 모양에 있는 필요로 하는 경우에, 우리는 모양 조정을 제안합니다. 이것은 당신의 장치 구상 필요조건에 특히 따르는 철사 모양을 “놓습니다”. 뿐만 아니라 우리는 의료 기기 공업에 Nitinol를 위한 세계의 주요한 용해에 끝 근원이어서 각종 모양에 있는 Nitinol를, 우리 통제합니다 전과정을, 처음부터 끝까지, 제조합니까.

Superelasticity는 전이 온도의 위 온도에 다만 생기고 물자가 0.5%의 영원한 세트 더 적은으로 8%까지 긴장에서 재기하는 것을 허용합니다.

Nitinol는 안으로 2개의 기본형에서 가능합니다:

Nitinol 둥근 철사 및 flatwire

Nitinol centerless 지상 막대기

Nitinol 모든 급료는 열처리가 준비되어 있는 찬 일한 상태에서 또는 곧게 편 최고 탄력 있는 철사로 유효합니다.

NITINOL 철사 특성 신청

Nitinol 철사는 많은 다른 의학과 산업 신청을 위해 이용됩니다. 의학 신청은 관 치료, 심장 가락 관리, neurostimulation, 교정, 정형외과를, 내시경 검사, 임플란트 치과, 등 전형적인 의학 신청 포함합니다 유도선, 길쌈한 지원, 치과 뿌리 파일, 치열궁 철사, iud, 봉합사 선, 등을 포함합니다

Nitinol 각 의학 급료를 위한 몇몇 전형적인 기술설계 신청은 아래와 같이 주어집니다:

Nitinol A: 유도선, stents, 굴대, 돌 복구 바구니, 교정 파일, 등을 형성하는 stylets.

Nitinol B*: 실내 온도에 높은 선적 그리고 고원 긴장을 내리기 요구하는 신청에서 자주 사용하는. 줄 전이 온도 및 증가된 장력 강도를 위해 진한 액체로 처리되는 크롬.

Nitinol C **: 증가된 뻣뻣함을 요구하는 신청. 줄 전이 온도 및 증가된 장력 강도를 위해 진한 액체로 처리되는 코발트.

Nitinol D: 체온 (37°C)에 최대 순환 성과를 제공합니다.

Nitinol E: 이 합금을 위한 일반적인 신청은 고열 액추에이터입니다.

Nitinol F: 이 합금을 위한 일반적인 신청은 고열 액추에이터입니다.

Nitinol G: 체온 (37°C)에 단계 전이를 요구하는 신청에서 전형적으로 사용해.

Nitinol H: 아주 찬 온도 환경 신청에 있는 사용을 위해.

* 전형적인 화학 성분: ASTM F2063 Exc. 크롬 0.2%에 0.3%

** 전형적인 화학 성분: ASTM F2063 Exc. CO 1%에 2%

SUPERELASTIC 합금의 기계적 성질

도표 2: 감기는 최고 고무줄을 작동했습니다

철사 부호	주괴 것과 같이 (°C)	UTS (psi)	신장 (%)	UTS (psi)	신장 (%)	선적 고원 (psi)	내리기 고원 (psi)를	활동적인 Af (°C)
Niti A	-35에서 -10	200,000 분	>4%	180,000 분	> 10%	> 70,000	> 20,000	+10에서 +18
Niti B	-65에서 0	250,000 분	>4%	210,000 분	> 10%	> 80,000	> 35,000	0 + 18
Niti C	-80*	200,000 분	>5%	190,000 분	> 10%	> 100,000	> 60,000	-15*
Niti D	-10에서 +10	220,000 분	>4%	180,000 분	> 10%	> 65,000	> 7,000	+14에서 +22
Niti H	≤ -35	220,000 분	>4%	160,000 분	> 10%	> 75,000	> 25,000	≤0
주	1. 영구 불변 세트 < 0=""> 2. 결과는 0.05mm에서 4.0mm까지 둥근 철사 직경을 위해 전형적입니다. 3. 22 ±에 2°C 지휘되는 모든 기계적인 테스트 4. 활동적인 Af는 물자가 오스테나이트에 완전하게 변형시킨 온도입니다. 5. * 전형적인 표적

모양 기억 합금의 기계적 성질

도표 3: 찬 일된 모양 기억

철사 부호	주괴 것과 같이 (°C)	UTS (psi)	신장 (%)	UTS (psi)	신장 (%)	선적 고원 (psi)	활동적인 Af (°C)
Niti E	≥ +85	220,000 분	>3%	160,000 분	> 10%	N/A	≥ +85
Niti F	+35에서 +85	220,000 분	>3%	160,000 분	> 10%	N/A	+40에서 +80
Niti G	+10에서 +35	220,000 분	>3%	160,000 분	> 10%	N/A	+22에서 +40
주	1. 결과는 0.05mm에서 4.0mm까지 둥근 철사 직경을 위해 전형적입니다. 2. 22°C ±에 2°C 지휘되는 모든 기계적인 테스트 3. 활동적인 Af는 물자가 오스테나이트에 완전하게 변형시킨 온도입니다.

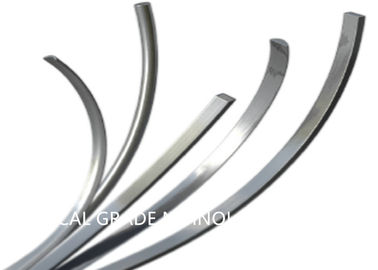

NITINOL 철사 FORMS

둥근 철사: 0.05에서 4.0mm

편평한 철사 – 종횡비: W/T < 10="">

구른 지구 – 종횡비: W/T >10:1

최소한도 간격: 0.008mm

최대 폭: 11.5mm

Turkshead: 직사각형 사각

주문 모양: 다양한 모양 횡단면 철사

Nitinoal 둥근 철사 직경 및 포용력

도표 4

직경 mm	4.00-2.00	2.00-1.00	1.00-0.35	0.35-0.26	0.26-0.15	0.15-0.05
포용력 mm	±0.020	±0.015	±0.010	±0.007	±0.005	±0.004

직경 포용력의 반 내의 roundness에서.

납품 상태

(1) 곧게 편 superelastic (SE)

(2) 찬 일된 (CW)

철사 표면 상태

(1) 가벼운 산화물 - 다이아몬드에 의하여 당겨지는 표면

(2) 어두운 산화물 - 다이아몬드에 의하여 당겨지는 표면

(3) 까만 산화물 - 다이아몬드에 의하여 당겨지는 표면

(4) 식각 – 산화물 층의 화학 제거 -는 매끄러운 표면을 유지할 것입니다

(5) 소금물에 절여진 – 소량 비금속과 함께 산화물 층의 화학 제거 - 표면에는 거친 짜임새가 있을 것입니다

(6) 식각하고 기계적으로 닦은 – 기계적인 광택에 선행되는 산화물 층의 화학 제거 - 표면에는 스테인리스 외관이 있을 것입니다 (>40x 확대에, 마이크로 찰상은 출석하

(7) 자유로운 산화물 – 눈에 보이는 산화물 없이 반반하게 하거든

부호를 타전하십시오

활동적인 af 온도는 합금의 효과적인 최고 탄력 있는 성과를 결정할 수 있는 Nitinol의 임계 성질의 한개입니다. 54.5~57.0mass% ASTM F2063-12 표준 spec의 범위 안에 모든 중요한 Ni 내용이 따르더라도, 그것의 A_f는 결정적인 중요성 화학 성분에 아주 과민합니다, Nitinol 구성의 선발한 등급을 매기는 입니다. 이런 이유로 우리는 상세한 확인한 물자 부호 합금을 확인하기 위하여 사용합니다.

도표 5

철사 부호	A	B	C	D	E	F	G	H
능동태 Af 온도 ℃	70+/-10	30+/-10	25+/-5	17+/-7년	10+/-10년	5+/-10	-20+/-10	-30+/-15

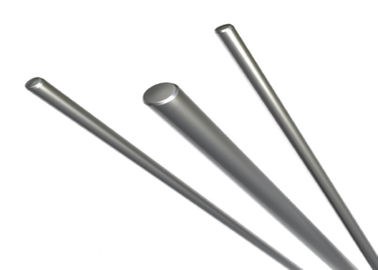

NITINOL CENTERLESS 지상 막대기

Nitinol 철사와 함께, 직경에 유효한 의학 급료 Nitinol 막대기는 또한 2.0mm에서 자연적인 형성 산화물의 선택권에 5.0mm까지 또는 centerless 배경 및 닦은 표면 배열합니다.

지상 막대기의 전형적인 기계적 성질

조건: 최고 고무줄

도표 6

물자 유형	UTS (PSI)	신장 (%)	선적 고원 (PSI)	내리기 고원 (PSI)를	활동적인 Af (°C)
Niti A	130,000	12%년 이상	65,000	15,000	18 이하
주	1. 영구 불변 세트는 최대 1%입니다. 6%에 지친 후에 2. 실내 온도 (22°C ± 2°C)에 지휘되는 모든 기계적인 테스트

주요 응용 프로그램

정형외과

교정

표준 규격

의료 기기 및 외과 임플란트에서 이용되는 가공하는 nitinol 모양 기억 합금의 ASTM F2063-12 표준 화학 성분

의료 기기 및 외과 임플란트에서 이용되는 가공하는 nitinol 모양 기억 합금의 표준 화학 성분 GB 24627

의료 기기 및 외과 임플란트를 위한 이음새가 없는 nitinol 모양 기억 합금 이음쇠를 위한 ASTM F2633-13 표준 규격

nitinol 모양 기억 합금을 위한 ASTM F2005-05 표준 용어

ASTM F2004-05 A 열적 분석에 의하여 Nitinol 합금의 전환 온도를 위한 표준 시험 방법

ASTM F2516-14 nitinol hyperelastic 물자를 위한 장력 시험 방법

ASTM F2082-15 구부리고는 그리고 자유로운 회복에 의하여 nitinolshape 기억 합금의 상전이 온도를 위한 표준 시험 방법.

이점

Nitinol 모든 들어오는 원료는 제3자 검사를 지키기 위하여 복종됩니다 화학, 전이 온도, 물자 균질성 및 미세를 위한 소유 명세에 부응한다는 것을. 유난히 매끄럽고 획일한 지상 끝 질을 승진시키기 위하여는, 모든 철사 및 관 제품은 단 하나 높은 정밀도를 이용하고 또는 다 크리스탈 다이아몬드 그림은 기술 죽습니다. 정확한 최고 탄력 있는 열처리 후에, 의학 급료 니켈 티타늄 물자는 인간적인 온도에 영원한 구부리기 없이 8%까지 긴장을 겪을 수 있습니다.

사업 기간

최소 주문량	양도할 수 있는
가격	양도할 수 있는
포장 세부사항	물은, 항해에 적당한 수송, 비 훈증 나무 상자 막습니다
표	순서에 의하여
배달 시간	60-90 일
지불 기간	T/T, 보자마자 L/C, D/P
공급 능력	달 당 20 미터톤

주:

우리의 공식적인 웹사이트 http://www.cmmetal.cn에서 가용정보 더
