부식 - 청정 에너지 및 Oceaneering를 위한 저항하는 UNS N05500 특별한 합금

부식 - 저항하는 합금 UNS N05500, Monel oceaneering를 위한 K-500, W.Nr.2.4375 갱구, 막대 및 교련 고리

제품

부식 - 저항하는 합금 UNS N05500, 합금 K-500, Monel® K-500, W.Nr.2.4375 갱구, 막대, 막대기 및 석유 가스 생산을 위한 유정 교련 고리를 위한 관 등 및 계기, 펌프 갱구 및 임펠러, 비 자석 주거, 안전 상승 및 벨브, 바다 서비스에 있는 원심 펌프의 유정 조사 장비, 갱구, 부식 저항하는 봄 및 놀이쇠 등.

동등한 지적

합금 K-500, Monel® K-500, W.Nr.2.4375

제품 모양

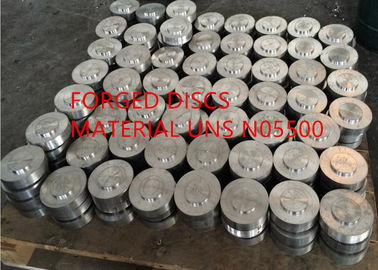

합금 UNS N05500는 관, 관, 장, 지구, 판, 둥근 막대기, 주식, 육각형 및 철사를 위조하는 편평한 막대기의 모양으로 유효합니다.

개관

UNS N05500 (Monel® K-500)는 더 중대한 힘 및 경도의 추가한 이점과 UNS N04400 (Monel® 400)의 우수한 내식성을 결합하는 니켈 구리 합금입니다. 증가된 재산은 니켈 구리 기초에 알루미늄과 티타늄을 추가해서 그리고 통제되는 조건 하에서 가열해서 얻어집니다 Ni3 (티타늄, 알루미늄)의 submicroscopic 입자가 모체를 통하여 침전되다 그래야. 강수를 초래하기 위하여 이용된 열 가공은 일반적으로 나이 강하게 하거나 나이 드는 불립니다.

신청

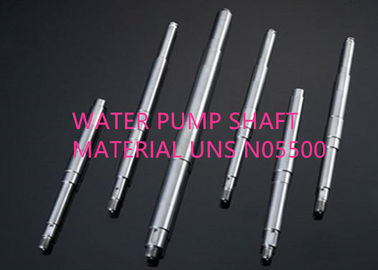

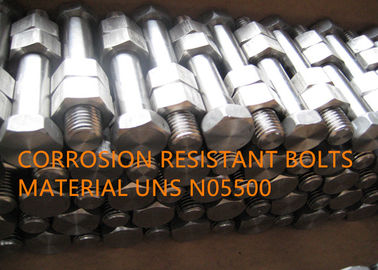

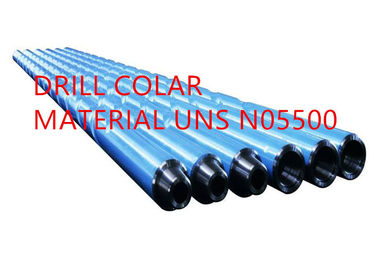

UNS N05500 제품을 위한 전형적인 신청은 바다 서비스를 위한 사슬 및 케이블, 잠그개 및 봄입니다; 화학 가공을 위한 펌프와 벨브 성분; 서류상 생산에서 가공하는 펄프를 위한 덕호 블레이드 그리고 긁는 도구; 석유 가스 생산을 위한 유정 교련 고리 및 계기, 펌프 갱구 및 임펠러, 비 자석 주거, 안전 상승 및 벨브; 그리고 감지기와 다른 전자 부품.

UNS N05500는 찬성되 도망 것과 같이 사용을 위한 수락가능한 물자로 ASME 보일러 및 압력 용기 부호에 의해.

낮은 자석 침투성의 그것의 조합부터, 고강도와 좋은 내식성, UNS N05500는 다수 신청, 현저하게 유정 조사 장비 및 전자 부품에서 advantage 이용되었습니다.

UNS N05500에는 장기간 노출 시험과 주기적인 시험에서 둘 다 유난히 좋은 차원 안정성이, 있기 위하여 있었습니다. 합금의 이 재산은 자이로컴퍼스와 같은 높 정밀도 장치에 있는 그것의 사용으로 이끌어 냈습니다.

합금 UNS N05500가 높 각측정속도 바닷물에 있는 아주 낮은 부식 비율의 조합에 의하여 및 고강도는 바다 서비스에 있는 원심 펌프의 갱구를 위해 특히 적당한 시킵니다.

UNS N05500는 500°F.까지 온도에 부식 저항하는 봄 동안 유용합니다.

화학 성분 (wt %):

Fe	Ni+Co	Cu	알루미늄	티타늄
≤2.0	≥63.0	27.0-33.0	2.30-3.15	0.35-0.85
C	Mn	Si	CO	S
≤0.25	≤1.50	≤0.50	≤2.0	≤0.010

유형 자산

조밀도: 8.44g/cm3

녹는 범위: 1315-1350℃

내식성

UNS N05500의 내식성은 합금 UNS N04400의 그것과 실질적으로 동등합니다 라는 것 말고는, 때 나이 강하게 한 상태에서, 합금 UNS N05500에는 몇몇 환경에서 부수는 긴장 부식으로 더 중대한 추세가 있습니다.

UNS N05500는 시 가스 환경에 저항하기 위하여 확인되. 1.0에서에 배열하는 신랄한 기본적인 pHs에 포화된 (3500 ppm) 수소 황하물 해결책에 있는 지속적인 침수의 6 일 후에 (11.0), 나이 강하게 한 장의 u-밴드 견본은 아무 부수도 보여주지 않았습니다. 견본의 경도는 28에서 40 Rc까지 배열했습니다.

합금 UNS N05500가 높 각측정속도 바닷물에 있는 아주 낮은 부식 비율의 조합에 의하여 및 고강도는 바다 서비스에 있는 원심 펌프의 갱구를 위해 특히 적당한 시킵니다. 정체하거나 느리게 움직이는 바닷물에서는, 더럽히는 것은 움푹 들어가게 해서 따라 생길지도 모르지만, 이 벽공은 상당히 급속한 처음 공격 후에 감속합니다.

기계적 성질

명목상 기계적 성질은^a 배열합니다

모양과 조건	장력 강도		항복 강도 (0.2% 분파)		신장	경도
	ksi	MPa	ksi	MPa	%	Brinell (3000 kg)	록웰
막대와 막대기
뜨겁 완성되는	90-155	621-1069	40-110	276-758	45-20	140-315	75B-35C
뜨겁 완성되고는, 나이 든b	140-190	965-1310	100-150	690-1034	30-20	265-346	27-38C
뜨겁 완성되는, 단련하는	90-110	621-758	40-60	276-414	45-25	140-185	75-90B
뜨겁 완성되고는, 단련하고 나이 든b	130-165	896-1138	85-120	586-827	35-20	250-315	24-35C
냉각 압연, 것과 같이 당기는	100-140	690-965	70-125	483-862	35-13	175-260	88B-26C
냉각 압연의, 나이 든b	135-185	931-1276	95-160	655-1103	30-15	255-370	25-41C
냉각 압연, 단련하는	90-110	621-758	40-60	276-414	50-25	140-185	75-90B
냉각 압연의, 단련하곤과 나이 든b	130-190	896-1310	85-120	586-827	30-20	250-315	24-35C
장
냉각 압연하는, 단련하는	90-105	621-724	40-65	276-448	45-25	-	최대 85B.
냉각 압연된 지구
단련하는	90-105	621-724	40-65	276-448	45-25	-	최대 85B.
단련하고 나이 든b	130-170	896-1172	90-120	621-827	25-15	-	24C min.
봄 성미	145-165	1000-1138년	130-160	896-1103	8-3	-	25C min.
봄 성미, 나이 든b	170-220	1172-1517년	130-195	896-1345	10-5	-	34C min.
이음새가 없는 관과 관
냉각 압연, 단련하는	90-110	621-758	40-65	276-448	45-25	-	최대 90B.
냉각 압연의, 단련하곤과 나이 든b	130-180	896-1241	85-120	586-827	30-15	-	24-36C
냉각 압연, 것과 같이 당기는	110-160	758-1103	85-140	586-965	2-15	-	95B-32C
냉각 압연의, 것과 같이 당기곤, 나이 든b	140-220	965-1517	100-200	690-1379	3-25	-	27-40C
판
뜨겁 완성되는	90-135	621-931	40-110	276-758	45-20	140-260	75B-26C
뜨겁 완성되고는, 나이 든b	140-180	965-1241	100-135	690-981	30-20	265-337	27-37C
철사, 찬 Drawnc
단련하는	80-110	552-758	35-65	241-448	40-20	-	-
단련하고 나이 든b	120-150	827-1034	90-110	621-758	30-15	-	-
봄 성미	145-190	1000-1310년	130-180	896-1241	5-2	-	-
봄 성미, 나이 든b	160-200	1103-1379년	140-190	965-1310	8-3	-	-

보인 범위는 각종 제품 크기를 위한 합성물이고 그러므로 명세 목적을 위해 적당하지 않습니다.

최대 재산을 일으키기 위하여 나이 강하게 하는 물자를 위한 b 명목상 재산

보인 c 재산은 - 직경0.250에서 - 크기 0.0625를 위해 입니다. 다른 크기를 위한 재산은 이들에서 변화할지도 모릅니다.

열처리

해결책 어닐링

UNS N05500는 이차 단계의 submicroscopic 입자, Ni₃의 대형에 의해 강하게 합니다 (티타늄, 알루미늄). 입자의 대형은 나이 강하게 하거나 (강수 강하게 하는) 열처리 도중 고상 반응으로 일어납니다. 노후화 처리 이전에, 합금 성분은 이전 가공 도중 합금에서 형성할지도 모르는 어떤 단계든지 녹이기 위하여 해결책 단련되어야 합니다. 해결책 어닐링은 1800°F에 뜨겁 완성되는 제품 및 1900°F.에 차 일된 제품을 가열해서 일반적으로 실행됩니다.

가공 어닐링

생산에서 기계 가공과 합금 UNS N05500 제품의 연속적인 형성 도중, 중간 가공 어닐링은 제품을 연화할 것을 요구될지도 모릅니다. 그런은 재결정시키고 구조를 온도에 1400°-1600 °F. 사이에서 전형적으로 지휘됩니다 단련합니다.

나이 강하게 하기

뒤에 오는 나이 강하게 하는 절차는 최대 재산의 성과를 위해 추천됩니다.

(1) 연약한 물자 (Brinell 140-180, B) 75-90 록웰.

1100°에 15°에 hr에 900°F에서 실내 온도에 냉각하는 900°F. 당 25°F의 비율로 냉각하는 로에 선행된 1125°F에 16 hr 동안 파악은 냉각 비율에 상관없이로 또는 공기, 또는 냉각해서 냉각해서, 실행될지도 모릅니다.

(2) 적당히 차 일된 물자 (Brinell 175-250, C) 8-25 록웰.

비율로 900°F에 선행된 8 hr 동안 파악 또는 1100°에 1125°F에 더 긴을 위해 붙들어서 15°에 시간 더 높은 hardnesses 당 25°F를 초과하지 않는 냉각에 한 온도에 16 hr 얻어질 수 있습니다 특히 물자가 약간만 차 일되는 경우에. 대개는, Brinell 175-200의 처음 경도를 가진 물자는 Brinell 250의 최고 숫자에 가까운 가득 차있는 16 시간 물자이라고 유지되어야 합니다 (C) 25 록웰은 8 시간에 있는 가득 차있는 경도를 달성해야 합니다.

(3) 완전히 차 일된 물자 (Brinell 260-325, C) 25-35 록웰.

6 hr 동안 파악 또는 980°에 15°에 시간 경우에 따라서는 경미하게 더 높은 hardnesses 당 25°F를 초과하지 않는 온도에 8 10 hr를 보전되어서 비율로 900°F에 냉각에 선행된 1000°F에 더 긴 (특히 경도 범위의 저급의 가까이에 물자에) 얻어질지도 모릅니다.

날조

UNS N05500는 표준 상업적인 절차에 의해 즉시 날조됩니다.

뜨거운 형성

개악 도중 적당한 온도는 뜨거운 순응성의 성과에 있는 최대 중요한 요소입니다. 최대는 뜨거운 로로 획일하게 가열될 때 UNS N05500 뜨겁 일을 위한 가열 온도를입니다 2100°F. 금속 위탁되고 철회되어야 합니다 추천했습니다. 뜨겁 일 온도 편차는 과중한 업무가 1900년과 2100°F 사이에서 잘 끝나는 2100°F.에 1600년입니다; 1600°F의 밑에 일은 추천되지 않습니다.

찬 형성

단련한 상태에서는, 합금 UNS N05500는 표준 절차 덕분에 작동된 감기일 수 있습니다. 합금은 형성하는 상당한 힘을 요구하더라도, 우수한 연성이 있습니다. .increasing 찬 일을 가진 경도에 있는 그것의 증가.

기계로 가공

합금 UNS N05500의 무거운 기계로 가공은 잘 물자가 단련하는 상태 또는 뜨거운 일하고 냉각하는 상태에 있을 때 달성됩니다. 포용력을 닫고 끝을 순화하기 위하여 기계로 가공된 나이 강하게 한 물자는, 그러나, 끝일 수 있습니다. 추천한 연습은, 그러므로, 경미하게 너무 크은 기계로 가공하고는, 치수를 재기 위하여 나이 강하게 하고는, 그 후에 끝내기 위한 것입니다. 노후화 도중, 경미한 영원한 수축은 저온 때문에 (대략 0.0002 in. /in.), 그러나 조금 휨 일어나고 감속합니다 포함된 냉각 비율을 일어납니다.

결합

UNS N05500 제품은 전통적인 과정 및 절차에 의해 결합될지도 모릅니다.

용접 합금 UNS N05500는 (GTAW) 과정을 용접하는 가스 텅스텐 아크에 의해 잘 달성됩니다. MONEL 충전물 금속 60는 일반적으로 이용됩니다. 그러나, 용접에는 hardenable 나이가 아니, 따라서, 강하게 한 비금속의 그것과 일치하는 힘이 없습니다. 나이 든 비금속과 유사한 힘을 요구하는 용접은 어울리는 구성의 충전물 금속으로 예금되어야 합니다.

표준 규격

UNS N05500는 석유 가스 서비스를 위한 NACE씨 0175에서 목록으로 만들어집니다. 이 합금은 관, 관, 장, 지구, 판, 둥근 막대기, 주식, 육각형 및 철사를 위조하는 편평한 막대기를 포함하여 표준 선반 모양의 광범위에서 비치합니다.

BS3072 NA18 장과 판

BS3073 NA18 지구

QQ-N-286 판, 장 및 지구

DIN 17750 판, 장 및 지구

ISO 6208는 도금하고, 시트를 깔고 벗깁니다

BS3075 NA18 철사

BS3076 NA18 막대와 막대기

ASTM B865 막대와 막대기

DIN 17752 막대와 막대기

DIN 17753 철사

DIN 17754 위조

QQ-N-286 막대, 막대기, 철사 및 위조

SAE AMS 4676 막대와 막대기

ASME 부호 사례 1192년 막대와 막대기

ISO 9723 막대기

ISO 9724 철사

ISO 9725 위조

BS 3074 NA18 이음새가 없는 관 및 관

DIN 17751 관과 관

DIN 17743 화학 성분

SAE AMS 4676 화학 성분

QQ-N-286 화학 성분

경쟁 이점:

(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허 기술의 수백.

사업 기간

최소 주문량	500 킬로그램
가격	양도할 수 있는
포장 세부사항	물은, 항해에 적당한 수송, 비 훈증 나무 상자 막습니다
표	순서에 의하여
배달 시간	60-90 일
지불 기간	T/T, 보자마자 L/C, D/P
공급 능력	달 당 100 미터톤
