제품 상세 정보:
|
재료: | 대단히 합금 오스테나이트계 스테인리스 강인 UNS N08028 | ||
---|---|---|---|
하이 라이트: | 내식성 합금,고온 합금,cra 원활한 파이프 특수 합금 |

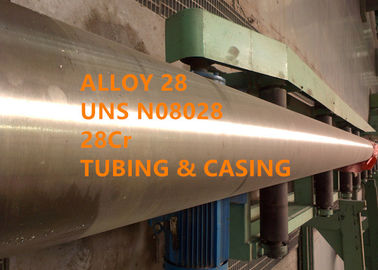

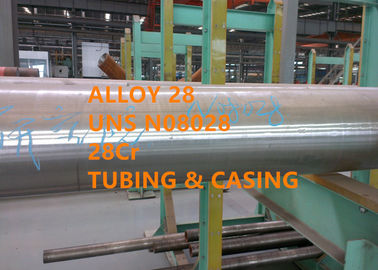

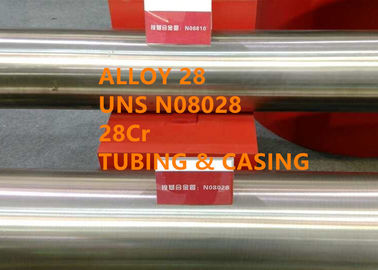

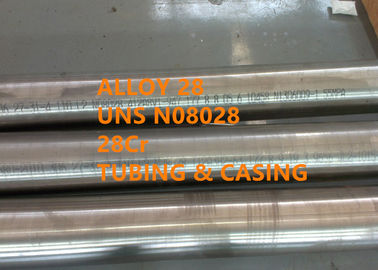

API 튜빙 및 케이싱용 내부식성 합금(CRA) 이음매 없는 파이프 Alloy 28, UNS N08028(28Cr)
1 제품
API 튜빙 및 케이싱용 내부식성 합금(CRA) 이음매 없는 파이프 Alloy 28, UNS N08028(28Cr)
2 등가 명칭
W.Nr.1.4563, Incoloy® 합금 28
3 개요
Alloy 28은 다양한 부식성 매체에 대한 저항성을 제공하는 고합금 오스테나이트계 스테인리스강입니다.크롬과 몰리브덴 함량으로 인해 합금은 산과 염의 산화 및 환원에 대한 저항성을 제공합니다.구리의 존재는 황산에 대한 내성을 증가시킵니다.
4 신청
Alloy 28은 화학 및 석유화학 가공 산업에서 사용됩니다.Alloy 28 튜브는 중간 정도의 부식성 깊은 사워 가스 유정에서 다운홀 서비스를 위해 고강도 수준으로 냉간 가공됩니다.
5 화학 성분
철 | 니 | 크롬 | 구 | 모 |
균형 | 30.0-34.0 | 26.0-28.0 | 0.6-1.4 | 3.0-4.0 |
씨 | 미네소타 | 시 | 피 | 에스 |
≤0.03 | ≤2.5 | ≤1.0 | ≤0.030 | ≤0.030 |
6피물리적 특성
밀도: 0.29lb/in삼 (8.0g/cm삼)
비열: (32-212°F), 0.105Btu lb °F((0-100°C), 450J/kg °C)
팽창 계수, 10-6 in/in °F(마이크로미터/m °C)
70-200°F(21-93°C) 8.3(15.0)
70-500°F(21-260°C) 8.8(15.9)
70-800°F(21-427°C) 9.3(16.8)
열 전도성ㅏ, 66Btu in/ft2 h °F(11.4W/m°C)
전기 저항ㅏ, 594 ohm circ mil/ft(0.99 마이크로 옴 m)
영률ㅏ, 29.0 x 10삼 ksi(200GPa)
ㅏ 소둔 제품, 실온에서 테스트
7 기계적 성질
일반적인 기계적 특성
질환 | 인장 강도 | 항복 강도(0.2% 오프셋) | 연장 | 경도 | ||
크시 | MPa | 크시 | MPa | % | ||
단련 | ≥73 | ≥500 | ≥31 | ≥214 | ≥40 | 80-90HRB |
냉간 가공 | ≥130 | ≥896 | ≥110 | ≥758 | ≥15 | ≤33HRC |
8가지 튜빙 사이즈
OD: 3-1/2인치(88.9mm), 4인치(101.6mm), 4-1/2인치(114.3mm)
무게: 5.49mm - 16.00mm
길이: R1(6.10 - 7.32m), R2(8.53 - 9.75m), R3(11.58 - 12.80m)
9개의 케이싱 크기
외경: 4-1/2인치(114.3mm), 5인치(127.0mm), 5-1/2인치(139.7mm), 6-5/8인치(168.28mm), 7인치(177.8mm), 7 -5/8인치(193.68mm), 7-3/4인치(196.85mm), 8-5/8인치(219.08mm)
무게: 5.21mm - 22.22mm
길이: R1(4.88 - 7.62m), R2(7.62 - 10.36m), R3(10.36 - 14.63m)
10 치수 공차
다음 공차는 파이프의 외경 D에 적용됩니다.
라벨 1 | 외경 공차, D |
< 4-1/2 | ± 0.79mm(± 0.031인치) |
≥ 4-1/2 | -0.5%D / +1.0%D |
벽 두께: 파이프 허용 오차 –12.5 %
내경: 내경 d는 외경과 질량 공차에 의해 결정됩니다.
11 열간 압출 공정
바 → 검사 → 필링 → 절단 → 보링 → 챔퍼링 → 검사 → 세척 → 예열 → 유도 가열 → 브로칭 → 유도 가열 → 열간 압출 → 열처리 → 교정 → 톱 절단 → 산세 → 검사 및 보수 → CR(CD) → 탈유 → 열처리 → 교정 → 길이로 절단 → 산세 → NDT (와전류 검사, UT, 수압 검사) → 포장
12 압출 이음매 없는 튜브의 특징
압출 파이프 생산은 스큐 압연 및 롤러 압연과 완전히 다르며 다음과 같은 특성이 있습니다.
(1) 튜브 공정의 다른 방법과 비교하여 압출 방법은 3방향 압축 응력을 통해 성형하는 과정에서 금속의 특성으로, 지르코늄 합금, 티타늄 합금, 원자력 산업 및 특수 화학 산업 응용을 위한 Ni-Cr-Fe 내열 합금 등.그리고 좋은 표면 품질을 얻을 수 있습니다.
(2) 압출 방식은 금형이 간단하고 제조 및 교체가 용이하여 유연성과 이동성이 뛰어납니다.
(3) Extruder에서 생산되는 Tube의 사양 범위가 다른 공정에 비해 넓다.
(4) 튜브 공정의 다른 방법과 비교하여 압출은 더 나은 품질을 얻을 수 있으며 튜브의 기계적 특성은 더 균일하며 튜브의 내부 및 외부 표면은 압연보다 좋습니다.
13 열간 압출 장치
(1) 25MN 브로칭 머신 및 63MN 수평 압출기 이탈리아 Danieli에서 수입.최대압출 속도: 300mm/s, 최대 압출력 62.17MN, 연간 생산 능력 40000MT.
(2) 내밀린 관 크기: Φ60~325mm×6~40mm
(3) 내밀린 관 길이: 3000~18000mm
(4) 단일 파이프 빌릿 무게: ≤1.2MT
(5) 압출 파이프 허용 오차: 직경 ±1%, 벽 두께 ±10%
(6) 크기 168 x 10 x 14000mm, 단일 파이프 무게 550kg의 초장 및 초 두꺼운 파이프에 적합
(7) 주요 재료: 오스테나이트계 스테인리스강, 마르텐사이트계 스테인리스강, 이중 스테인리스강, 슈퍼 스테인리스강, 니켈 계 합금, 야금 복합 바이메탈 이음매 없는 튜브, 성형 파이프 등
14 주요 장비
15 열간 천공 공정
봉 → 검사 → 박리 → 절단 → 센터링 → 가열 → 천공 → 산세 → 끝단 절단 → 검사 및 보수 → CR(CD) → 탈유 → 열처리 → 교정 → 길이로 절단 → 산세 → UDT (와전류 검사, UT, 수압 압력검사) → 포장
16 열처리
UNS N08028에 권장되는 열처리는 재료를 1975 ~ 2100°F(1080 ~ 1150°C)의 온도로 가열한 후 물에서 담금질하거나 다른 방법으로 빠르게 냉각하는 것으로 구성되어야 합니다.
스케일은 적절한 수단으로 제거해야 합니다.브라이트 어닐링 시 스케일 제거 작업이 필요하지 않습니다.
17 경쟁 우위
(1) 고온 합금, 내식성 합금, 정밀 합금, 내화 합금, 희금속 및 귀금속 재료 및 제품에 대한 50년 이상의 연구 및 개발 경험.
(2) 6개 주립 핵심 연구소 및 교정 센터.
(3) 특허 기술.
(4) 수만 미터 깊이의 유정에서 작동할 때 우수한 성능.
(5) Baker Hughes, Halliburton, China National Offshore Oil Corporation LTD(CNOOC) 등과 같은 터미널 고객이 있습니다.
18제품 형태
파이프 및 튜브: 용액 풀림 상태로 제공되어야 합니다.
19 표준 사양
합금 28은 NACE MR0175에 등재되어 있습니다.
케이싱 및 튜브용 API 5CT 사양
UNS N08028 및 N08029 이음매 없는 파이프 및 튜브에 대한 ASTM B668 / ASME SB668 표준 사양
ASTM B829 / ASME SB829 니켈 및 니켈 합금에 대한 일반 요구 사항에 대한 표준 사양
20 사업 기간
최소 주문 수량 | 2미터톤 |
가격 | 협상 가능한 |
포장 세부 사항 | 물 방지, 항해에 적합한 운송, 비 훈증 나무 상자 또는 팔레트 |
표시 | 주문에 따라 |
배달 시간 | 90-120일 |
지불 조건 | T/T, 보자마자 L/C, D/P |
공급 능력 | 1000미터톤/월 |
