근해 기름 가스 생산 부식 - UNS N08825가 저항하는 합금에 의하여, 고강도 스페셜 합금합니다

부식 - 저항하는 합금 825, 근해 기름 가스 생산, 바닷물 열교환기, 평화로운 체계를 위한 N08825



1개의 제품

부식 - 저항하는 합금 825, UNS N08825, 바닷물 열교환기, 평화로운 체계, 근해 석유 가스 생산을 위한 신 가스 성분 등.

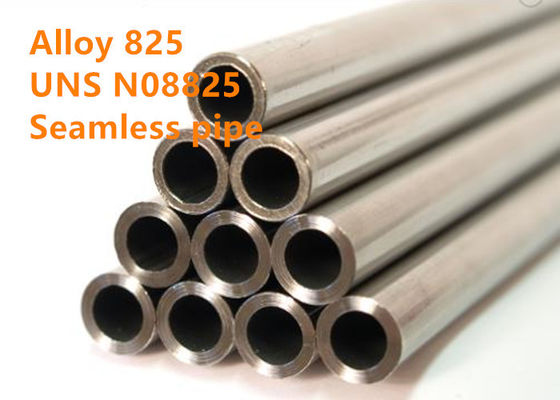

합금 825는 관, 관, 장, 지구, 판, 둥근 막대기, 주식, 육각형 및 철사, 등 위조하는 편평한 막대기로 유효합니다.



2개의 동등물 지적

NiCr21Mo (DIN), W.Nr. 2.4858, NA 16 (BS), NiFe30Cr21Mo3 (ISO), INCOLOY® 합금 825, NS142 (GB/T)



3 개관

합금 825는 몸리브덴, 구리 및 티타늄의 추가를 가진 티타늄에 의하여 안정된 가득 차있는 오스테나이트계 니켈 철 크롬 합금입니다. 합금의 화학 성분은 많은 부식성 환경에 특별하은 저항을 제공하기 위하여 디자인됩니다. 니켈 내용은 염화물 이온 긴장 부식 부수기에 저항을 위해 충분합니다. 니켈은, 몸리브덴 및 구리 함께 또한, 황과 인산을 포함하는 그들과 같은 환경을 감소시키기에 걸출한 저항을 줍니다. 몸리브덴은 또한 움푹 들어가게 하고는 그리고 균열 부식에 저항을 원조합니다. 합금의 크롬 내용은 저항 질산 질산 및 산화 소금과 같은 다양한 산화 물질에 수여합니다. 티타늄 추가는, 적합한 열처리와 더불어, 입자 간 부식에 민감화에 대하여 합금을 안정시키는 것을 봉사합니다.

이 합금은 이 특징입니다:

• 긴장 부식 부수기에 좋은 저항

• 움푹 들어가게 하고는 그리고 균열 부식에 만족한 저항

• 뜨거운 산 산화하고는 비 산화하기에 좋은 저항

• 대략 550˚C (1020˚F)까지 방 그리고 높은온도 둘 다에 좋은 기계적 성질

• 425˚C (800˚F)까지 벽 온도에 압력 배 사용을 위한 허가



4 신청

다양한 조건 하에서 일반 적이고 및 지방화한 부식에 합금 825의 저항은 합금에게 넓은 유용성을 줍니다. 신청은 화학 가공, 오염 통제, 석유 가스 회복, 산성 생산, 소금물에 절이는 가동, 재생하는 핵 연료, 그리고 방사성 폐기물의 취급을 포함합니다. 합금 825를 위한 신청은 합금 20를 위해 그들과 유사합니다.

전형적인 신청 다음과 같이

• 공기 오염 통제: 수세미

• 화학 공정 장치: 산, 알칼리

• 음식 공정 장치

• 핵: , 연료 성분 dissolvers 재생하는, 연료 폐기물 처리

• 근해 석유 가스 생산: 바닷물 열교환기, 평화로운 체계, 신 가스 성분

• 광석 가공: 구리 정제 장비

• 석유 정제: 공냉열 교환기

• 강철 소금물에 절이는 장비: 열선률, 탱크, 크레이트, 바구니

• 폐기물처분: 주입 우물 평화로운 체계



5 화학 성분

Fe	Ni	크롬	Cu	티타늄	Mo
≥22.0	38.0-46.0	19.5-23.5	1.50-3.0	0.60-1.20	2.50-3.50
C	알루미늄	Mn	Si	P	S
≤0.05	≤0.20	≤1.00	≤0.50	≤0.020	≤0.030



6개의 유형 자산

(1) 조밀도: 8.14 g/cm3 (0.294lb/in3)

(2) 융해점: 1370-1400°C (2500-2550°F)

(3) 비열: 0.105 Btu/lb•°F (440J/kg•°C)

(4) 퀴리 온도: ≤-320°F (- 196°C)

(5) 200 에르스텟 (15.9 kA/m)에 침투성: 1.005



7개의 기계적 성질

합금 825에는 저온 온도에서 고열에 좋은 기계적 성질이 적당히 있습니다. 대략 두드러지게 연성과 충격 강도를 낮추는 1000°F의 위 온도에 노출 (540°C)는 microstructural 변화 (단계 대형 귀착될 수 있습니다). 그 이유를 위하여, 합금은 포복 파열 재산이 디자인 요인인 온도에 일반적으로 이용되지 않습니다.

실내 온도에 장력 재산은 아래에 테이블에서 목록으로 만들어집니다. 나타나는 것과 같이, 합금은 찬 일에 의해 실질적으로 강화될 수 있습니다.

합금 825에는 실내 온도에 좋은 충격 강도가 있고 저온 온도에 그것의 힘을 유지합니다.

모양과 조건	장력 강도		항복 강도 (0.2% 분파)		신장
	ksi	MPa	ksi	MPa	%
단련되는 배관	112	772	64	441	36
냉각 압연 배관	145	1000년	129	889	15
단련되는 막대기	100	690	47	324	45
단련되는 판	96	662	49	338	45
단련되는 장	110	758	61	421	39



8 야금술 구조

합금 825에는 안정에 의하여 얼굴 중심에 있던 입방 구조가 있습니다. 내식성이 민감화에 의해 손상되지 않다는 것을 화학 성분 및 낙관한 단련 처리는 보증합니다.



9 내식성

합금 825의 걸출한 속성은 내식성의 그것의 고도입니다. 감소시키는 둘 다에서는 환경을, 합금 저항합니다 일반 부식, 벽공, 균열 부식, 입자 간 부식, 그리고 긴장 부식 부수를 산화하거든. 어느에 있는 합금 825 특히 유용한 지 몇몇 환경은 황산, 인산, 굴뚝 가스를, 신 가스와 유정 포함하는 황 및 바닷물입니다.

실험실 황산 해결책에 도표 9-1 저항

합금	비등 실험실 황산 해결책 밀/년 (mm/a)에 있는 부식 비율
	10%	40%	50%
316	636 (16.2)	>1000년 (>25)	>1000년 (>25)
825	20 (0.5)	11 (0.28)	20 (0.5)
625	20 (0.5)	시험하지 않는	17 (0.4)



긴장 부식 부수는 저항

합금 825의 높은 니켈 내용은 염화물 긴장 부식 부수기에 멋진 저항을 제공합니다. 그러나, 극단적으로 가혹한 비등 마그네슘 염화물 시험에서, 합금은의 몇 퍼센트 표본에 있는 긴 노출 후에 부술 것입니다. 합금 825는 보다 적게 가혹한 실험실 테스트에서 매우 잘 실행합니다. 다음에 나오는 테이블 개요 합금 성과.

염화물 응력 부식 부수기에 도표 9-2 저항

시험하십시오 (u-밴드 표본)	합금
	316	SSC-6MO	825	625
42% 마그네슘 염화물 (비등)	실패	혼합	혼합	저항하십시오
33% 리튬 염화물 (비등)	실패	저항하십시오	저항하십시오	저항하십시오
26% 염화 나트륨 (비등)	실패	저항하십시오	저항하십시오	저항하십시오

혼합 - 시험되는 시험의 2000 시간에서 실패되는 표본의 부분. 이것은 저항의 고도의 표시입니다.



벽공 저항

합금 825의 크롬과 몸리브덴 내용은 염화물 벽공에 저항의 고도를 제공합니다. 이런 이유로 합금은 바닷물과 같은 높은 염화물 환경에서 이용될 수 있습니다. 그것은 어떤 벽공이 관대히 다루어질 수 있는 신청에서 1 차적으로 사용될 수 있습니다. 그것은 316L와 같은 전통적인 스테인리스보다 우량합니다 그러나, 바닷물 신청 합금 825에서 SSC-6MO (UNS N08367) 또는 합금 625 (UNS N06625)와 저항의 동일한 수준을 제공하지 않습니다.



균열 내식성

염화물 벽공과 균열 부식에 도표 9-3 저항

합금	임시 직원. 균열 부식 Attack* °F (°C)의 개시의
316	27 (- 2.5)
825	32 (0.0)
SSC-6MO	113 (45.0)
625	113 (45.0)

*ASTM 절차 G-48의 10% 염화제2철



입자 간 내식성

입자 간 부식에 도표 9-4 저항

합금	비등 65% 질산 ASTM 절차 262 연습 C	비등 50% 황 산 제2철 황산염 ASTM 절차 262 연습 B
316	34 (.85)	36 (.91)
316L	18 (.47)	26 (.66)
825	12 (.30)	1 (.03)
SSC-6MO	30 (.76)	19 (.48)
625	37 (.94)	시험하지 않는



9 작업 지시

합금 825 제품은 선반에 제조 도중 열처리 안정화, 내식성, 기계적 성질 및 formability의 최적 조합을 개발하기 위하여 입니다. 연속 제작 도중 이 재산을 유지하는 것은 1800°F (930 실행되어야 합니다에 980°C) 급속한 공기 냉각하거나 물 냉각에 1700년 사이에서에 의하여 따라 단련합니다. 범위의 저급에 있는 열처리는 안정화를 위해 수락가능합니다. 그러나, 이 범위의 상한에 있는 온도에 단련은 형성하고 디프드로잉을 위한 부드러움 그리고 곡물 구조를 위해 내식성을 유지하고 있는 동안 선호될지도 모릅니다. 냉각은 보통 얇은 단면 (예를들면, 장, 지구 및 철사)의 부분에 필요하지 않고, 그러나 더 무거운 단면의 제품에 있는 민감화를 피하기 위하여 원할지도 모릅니다.

뜨거운 형성

합금 825를 위한 뜨겁 일 범위는 2150°F (870에 1180°C)에 1600년입니다. 최적 내식성을 위해, 마지막 뜨거운 일은 1600년과 1800°F 사이 온도에 끝나야 합니다 (870와 980°C).

뜨거운 일 후에 냉각은 또는 빨리 차가운 공기이어야 합니다. 무거운 단면도는 뜨겁 일 온도에서 냉각 도중 민감하게 해 될지도 모르곱니다, 그러므로 특정 매체에 있는 입자 간 부식에 지배를 받습니다. 안정시키는 것은 부식에 상기 참조 복구 저항을 단련합니다. 물자가 용접되거나 더 열 처리를 복종되고 연속적으로 입자 간 부식을 일으키는 원인이 될지도 모르다 환경에 드러낼 것인 경우에, 안정시키는 것은 뜨겁 일 온도에서 냉각 비율에 관계 없이 실행되어야 합니다 단련합니다.

단련

뜨거운 형성이 1800°F에 1700년 사이에서 실행되어야 한 후에 안정화의 최적 조합을, 내식성 개발하기 위하여는, 기계적 성질 및 연속 formability는 단련합니다 (930에 980°C)는 급속한 공기 냉각하거나 물 냉각에 의하여 따랐습니다.

찬 형성

찬 형성 재산과 연습은 근본적으로 합금 600를 위한과 합금 825를 위해 동일입니다. 비율을 일 강하게 하는 것은 약간입니다 오스테나이트계 스테인리스의 일반적인 급료 보다 더 적은, 아직도 상대적으로 높다. 장비를 형성하는 것은 잘 플라스틱 개악을 가진 항복 강도에 있는 증가를 보상하기 위하여 강화되고 강하게 건축되어야 합니다.

기계로 가공

모든 표준 기계 조작은 합금 825에 즉시 실행됩니다. 합금에는 단련한 성미에 있는 일반적으로 최적 조건 기계로 가공 특성이 있습니다.



10 경쟁 이점

(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허가 주어진 기술.
(4) 우수한 성과



11 표준 규격

합금 825는 석유 가스 서비스를 위한 NACE MR0175에서 목록으로 만들어집니다.

막대, 막대기, 철사 및 위조 주식

BS 3076 NA16

ASTM B425/ASME SB425

ASTM B564/ASME SB564

ASME 부호 케이스 N-572

VdTÜV 432



판, 장 및 지구

BS 3072 NA16

BS 3073 NA16

ASTM B424/ASME SB424

ASTM B906/ASME SB906

VdTÜV 432



관과 관

BS 3074 NA16

ASTM B163/ASME SB163

ASTM B423/ASME SB423

ASTM B704/ASME SB704

ASTM B705/ASME SB705

ASTM B751/ASME SB751

ASTM B775/ASME SB775

ASTM B829/ASME SB829

ASME 부호 사례 1936년

VdTÜV 432



다른 사람

ASTM B366/ASME SB366

DIN 17744



12의 사업 기간

최소 주문량	2 미터톤
가격	양도할 수 있는
포장 세부사항	물은, 항해에 적당한 수송, 비 훈증 나무 상자 또는 깔판 막습니다
표	순서에 의하여
배달 시간	90-120 일
지불 기간	T/T, 보자마자 L/C, D/P
공급 능력	1000 미터톤/달
