UNS N06455 부식 - 화학 공정을 위한 저항하는 합금 위조/철사

부식 - 화학 공정을 위한 저항하는 합금 C-4 (N06455) 위조, 철사, 반지, 막대기 및 관 등



1개의 제품

부식 - 주위와 고온에서 화학 공정 환경을 위한 저항하는 합금 C-4 (UNS N06455).

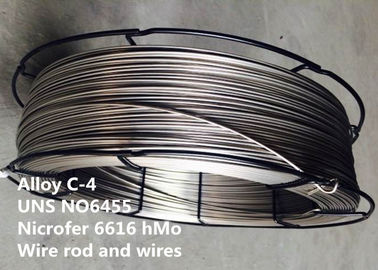

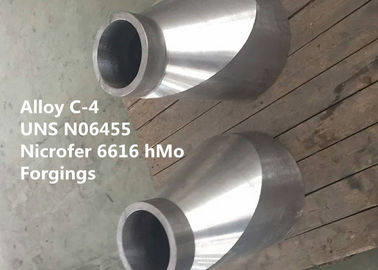

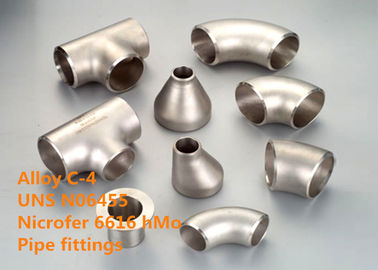

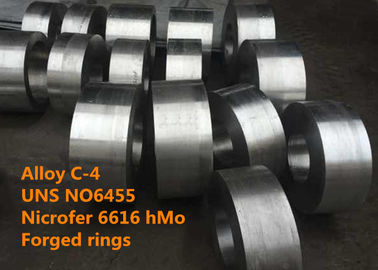

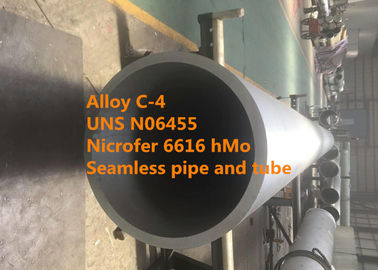

관, 관, 장, 지구, 판, 둥근 막대기, 편평한 막대기, 위조, 위조 주식, 육각형 및 철사 등으로 유효한 제품 모양.



2개의 동등물 지적

NS335, W.Nr. 2.4610, NiMo16Cr16Ti (DIN), NiMo16Cr16Ti (ISO), Hastelloy® C-4의 VDM® 합금 C-4 (Nicrofer 6616 hMo)



3 신청

합금 C-4는 주위와 고온에서 화학 공정 환경의 광범위에 있는 화학 공업에 있는 신청을 찾아냅니다.

전형적인 신청은:

● 배연 탈황 장비

● 소금물에 절이는 목욕 및 산성 재생

● 아세트산 생산과 agrochemicals 생산

● 이산화티탄 생산 (염화물 노선)

● 전해질 직류 전기를 통하기 목록

● 열교환기

● 반응기



4 개관

합금 C-4는 HAZ 민감화에 극단적으로 고저항을 가진 veratile 오스테나이트계 낮 탄소 Ni 크롬 Mo 합금입니다.

합금 C-4는 많은 공격적인 화학물질, 특히 염산, 황산 및 염화물에 그들의 저항을 위해 유명한 널리 이용되는 니켈 크롬 몸리브덴 물자의 가장 (microstructurally) 안정입니다. 이 안정성은 합금이 민감화의 공포, 해로운의 i.e 핵형성 그리고 성장 없이 용접될 수 있다, 용접 열 영향 받은 지역 (HAZ)의 결정 입자 경계에 있는 두번째 단계 침전물을 의미합니다.

다른 니켈 합금 같이, 연성이 있고, 형성하고 용접하는 것은 쉽, 염화물 방위 해결책 (오스테나이트계 스테인리스가 수그린) 강직의에서 모양 소유합니다 부수는 응력 부식에 특별하은 저항을. 그것의 높은 크롬과 몸리브덴 내용으로, 그것은 산화 및 비 산화 산을 모두 저항할 수 있고, 염화물과 다른 할로겐의 면전에서 움푹 들어가게 하고는 그리고 균열 공격에 저항합니다.

합금 C-4와 먼저 개발된 유사한 구성의 다른 합금 사이 큰 차이는, 그것의 감소된 탄소, 실리콘, 철 및 텅스텐 내용입니다. 이 구성은 범위 650-1040°C (1200-1900°F)에 있는 온도에 장시간 노출 도중 더 중대한 안정성을 보여줍니다. 그 결과로, 입자 간 부식에 저항은 개량됩니다.



5 화학 성분

Fe	Ni	크롬	CO	Mo	티타늄
≤3.0	균형	14.5-17.5	≤2.0	10.0-17.0	≤0.7
C	Mn	Si	P	S	Cu
≤0.01	≤1.0	≤0.05	≤0.020	≤0.010	≤0.5



6개의 유형 자산

조밀도: 8.7 g/cm3 (0.314lb/in3)

녹는 범위: 1335-1380°C (2435-2515°F)



7개의 기계적 성질

뒤에 오는 재산은 적용 가능하 해결책 단련한 상태에 있는 C-4를 합금하기 위하여 크기 범위를 나타내었습니다. 이 크기 범위 이상으로 물자의 지정된 재산은 특별한 조회에 지배를 받습니다. 모든 최소값은 경도와 통과하는 견본을 위해 유효합니다.

VdTÜV 자료표 424에 따라 실내 온도에 도표 3 최소한도 기계적 성질.

제품	간격/직경에 크기를 나타냅니다		장력 강도 Rm		항복 강도 Rp0.2		항복 강도 Rp1.0		신장 A5	Brinell 경도
	mm	인치	N/mm2	ksi	N/mm2	ksi	N/mm2	ksi	%	HB
지구, 장 & 판	≤ 5	≤ 0.2	700	100	305	44	340	49	40	≤320*
	> ≤ 20에 5	> ≤ 0.8에 0.2	700	100	300	43	330	48	40
	> ≤ 65에 20	> ≤ 21/2에 0.8	700	100	280	41	315	46	40
위조	≤ 160	≤ 61/4	700	100	280	41	315	46	40
막대 & 막대기	≤ 250	≤ 10	700	100	280	41	315	46	40
이음새가 없는 관	s ≤ 5/75 dia.	s ≤ 0.20/3 dia.	700	100	280	41	315	46	40

^* 정보 전용을 위한 경도



8 내식성

합금 C-4가 그것의 높은 크롬과 몸리브덴 내용에 의하여 인의 염화수소와 황산, 염화물과 유기와 무기 염화물 오염한 매체와 같은 오염한 무기물 산을 감소시키기를 포함하여 다양한 화학 매체에 유난히, 저항하는 합니다.

그것의 높은 니켈 내용, 합금 C-4 때문에 염화물 유도한 긴장 부식에 실제로 면역성이 있습니다, 뜨거운 염화물 해결책에서 조차 부수는 것은.

움푹 들어가게 하고는 그리고 균열 부식에 저항

염화물 유도된 벽공과 균열 공격에 고저항 합금 C-4 합금 전시회, 부식의 모양이 오스테나이트계 스테인리스 특히 수그린. 움푹 들어가게 하고는 그리고 균열 공격에 합금의 저항을 사정하기 위하여, ASTM 표준 G 48에서 정의된 절차에 따라 산성화한 6 wt.% 염화제2철에 있는 그들의 긴요한 벽공 온도 그리고 긴요한 균열 온도를, 측정하는 것이 습관적 입니다. 이 가치는 벽공과 균열 공격이 이 해결책에서 부닥치는 72 시간 안에 저온을 대표합니다.

316L를 위한 비교, 가치, 254SMO, 625, 및 C-4 합금을 위해 다음과 같이 이십시오:

합금	산성화된 6% FeCl3에 있는 긴요한 벽공 온도		산성화된 6% FeCl3에 있는 긴요한 균열 온도
	°F	°C	°F	°C
316L	59	15	32	0
254SMO	140	60	86	30
625	212	100	104	40
C-4	212	100	122	50



응력 부식 부수기에 저항

니켈 합금의 주요한 속성의 한개는 염화물 유도한 응력 부식 부수기에 그들의 저항입니다. 공격의 이 극단적으로 파괴적인 모양에 물자의 저항 사정을 위한 일반적인 해결책은 압박한 u-밴드 표본을 가진 45% 마그네슘 염화물 (ASTM 표준 G 36)를, 전형적으로 비등하고 있습니다. 뒤에 오는 결과, 2개의 니켈 합금, 합금 C-4 및 합금 625에서 분명했던 것처럼, 비교의, 오스테나이트계 스테인리스 보다는 공격의 이 모양에 매우 저항하십시오. 시험은 1008 시간 (6 주) 후에 멈추어졌습니다.

합금	부수기에 시간
316L	2 h
254SMO	24의 h
625	1008년 h에서 부수기
C-4	1008년 h에서 부수기



9 야금술 구조

합금 C-4에는 얼굴 중심에 두 입방 구조가 있습니다. 그것의 공정한 화학 성분 이 합금에게 좋은 야금술 안정성을 및 고저항은 민감화에 줍니다.



10 작업 지시

형성된 합금 C-4는 뜨거운 위조한, 열간압연, 뜨거운 전복, 뜨거운 내밀어 및 뜨거울수 있습니다. 그러나, 그것은 긴장시켜 긴장율 오스테나이트계 스테인리스 보다는 더 과민하, 뜨거운 작동 온도 편차는 확실히 좁습니다. 예를 들면, 뜨거운 위조를 위한 추천한 시작 온도는 1177°C (2150°F)와 추천한 끝 온도는 954°C (1750°F)입니다입니다. 온건한 감소 및 빈번한 재가열은 제일 결과를 제공합니다.



뜨거운 일

온도 편차 1177년에서 954°C (2150에 1750°F) 일된 합금 C-4는, 냉각하거나 급속한 공기 냉각하는에서 물에 의해 따라 뜨거울지도 모릅니다.

점점 뜨거워지기를 위해, 제품은 온도를 작동되는 로로 최대로 위탁될지도 모릅니다. 로가 온도에 돌려보낼, 제품은 간격의 100개 mm (4 in.) 당 60 분 동안 젖어야 합니다. 이 기간의 끝에 그것은 즉각 철수합니다 상기 온도 편차 안에서 일해 이어야. 금속 온도가 최소한도 뜨거운 작동 온도의 밑에 내리는 경우에, 재가열되어야 합니다.

최적 재산을 달성하고 최대 내식성을 지키기 위하여 뜨거운 일이 요구된 후에 열처리.



찬 일

찬 일을 위해 물자는 단련한 상태에 있어야 합니다. 합금 C-4에는 오스테나이트계 스테인리스 보다는 더 높은 일 강하게 하는 비율이 있습니다. 이것은 선정할 경우 고려되어야 해 장비를 형성하.

단간 어닐링은 찬 형성의 고차에 필요할지도 모릅니다. 15% 개악 해결책 어닐링을 가진 찬 일이 사용의 앞에 요구된 후에.

합금은 대부분의 오스테나이트계 스테인리스 보다는 더 뻣뻣하, 에너지는 더 찬 형성 도중 요구됩니다. 더구나, 합금 C-4 합금 일은 대부분의 오스테나이트계 스테인리스 보다는 준비되어 있 강하게 하고, 단련합니다 중간물을 찬 사용의 몇몇 단계를, 요구할지도 모릅니다.

찬 일은 보통 일반 부식 그리고 염화물 유도하는 벽공과 균열 공격에 합금 C-4의 저항에 영향을 미치지 않는 동안, 응력 부식 부수기에 저항에 영향을 미칠 수 있습니다. 최적 부식 성과를 위해, 그러므로, (7%의 외부 섬유 신장 또는 더 많은 것을 따르는) 찬 일한 부속의 재 어닐링은 중요합니다.



열처리

해결책 열처리는 온도 편차 1050년에서 1100°C (1920년에 2010°F)에서 실행되어야 합니다. 냉각하거나 급속한 공기 냉각하는 물은 1.5 mm (0.06 in.)의 위 간격을 위해 추천되고 최대 내식성을 위해 근본적입니다.

어떤 열 처리든지를 위해 물자는 온도를 작동되는 로로 최대로 위탁되어야 합니다. 또한 어떤 열 처리 가동든지를 위해 ‘난방’의 밑에 먼저 언급된 청결에 관하여 경고는 관찰되어야 합니다.



기계로 가공

합금 C-4는 해결책 대우한 상태에서 기계로 가공되어야 합니다. 합금이 전시하기 때문에 높은 일 강하게 하는 비율은 낮 합금한 표준 오스테나이트계 스테인리스와 낮은 절단 속도만 사용되어야 하는 비교했습니다. 공구는 항상 관여되어야 합니다. 커트의 충분한 깊이는 이전에 형성한 일 강하게 한 지역의 밑에 자르기 위하여 중요합니다.



11 표준 규격

화학 성분

DIN 17744

VdTÜV 424



이음새가 없는 관 및 관

DIN 17751

VdTÜV 424

ASTM B622/ASME SB622



용접된 관 및 관

ASTM B619/ASTM B626/ASME SB619/ASME SB626



판, 장 및 지구

DIN 17750

VdTÜV 424

ASTM B575/ASME SB575



막대와 막대기

DIN 17752

VdTÜV 424

ASTM B574/ASME SB574



위조

VdTÜV 424



이음쇠

ASTM B366/ASTM SB366



입히는 전극

SFA 5.11/A 5.11 (ENiCrMo-7)

DIN 2.4612 (EL NiMo15Cr15Ti)

F= 43



벌거벗은 용접봉 & 철사

SFA 5.14/A 5.14 (ERNiCrMo-7)

DIN 2.4611 (SG NiMo16Cr16Ti)

F= 43



TÜV

Werkstoffblatt 424

Kennblatt 2666

Kennblatt 2667

Kennblatt 2665



다른 사람

NACE MR0175/ISO 15156



12 경쟁 이점:

(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허가 주어진 기술.
(4) 매우 순수성 용융 제련 과정 VIM + IG-ESR + VAR.

(5) 고성능 물자.



13의 사업 기간

최소 주문량	양도할 수 있는
가격	양도할 수 있는
포장 세부사항	물은, 항해에 적당한 수송, 비 훈증 나무 상자 또는 깔판 막습니다
표	순서에 의하여
배달 시간	60-90 일
지불 기간	T/T, 보자마자 L/C, D/P
공급 능력	100 미터톤/달
