제품 상세 정보:
|
재료: | UNS N06686, 싱글-피하세 낮은 탄소, 오스테니틱 니-크레-모-W 불순물 | ||
---|---|---|---|
하이 라이트: | 오스테나이트계 스테인레스 스틸 합금,내식성 합금,UNS N06686 내식성 합금 |
부식 - 저항하는 합금 686 (N06686) 관, 지구, 막대기, 위조, 잠그개, oceaneering를 위한 철사
1개의 제품
걸출한 부식 - oceaneering 및 바다 신청을 위한 저항하는 합금 686 (UNS N06686).
합금 686는 코일에 있는 관으로 제품 모양에서 유효합니다, 관, 장, 지구, 판, 돌고 및 6각형 막대기, 위조, 위조 주식, 철사 및 철사 막대, 및 잠그개 (놀이쇠, 견과는 그리고 등을 장식용 목을 박습니다).
2개의 동등물 지적
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), Inconel® 합금 686
3 신청
합금 686는 화학 가공, oceaneering, 오염 통제, 펄프와 종이 제조 및 폐기물 관리 신청에 있는 공격적인 매체에 저항을 위해 이용됩니다.
4 개관
합금 686는 단 하나 단계, 낮은 탄소, 가혹한 환경의 범위에 있는 걸출한 내식성을 제안하는 오스테나이트계 Ni 크롬 Mo W 합금입니다. 그것의 높은 니켈 (Ni) 및 몸리브덴 (Mo)는 조건을 감소시키기에 있는 좋은 저항을 제공하고, 높은 크롬 (Cr)는 산화 매체에 저항을 제안합니다. 몸리브덴 (Mo)와 텅스텐 (w)는 벽공과 같은 지방화한 부식에 저항을 원조합니다. 철 (Fe)는 빈틈없이 통제됩니다 재산을 강화하기 위하여. 낮은 탄소 (c) 도움은 결정 입자 경계 용접한 합동의 열 영향 받은 지역에 있는 내식성을 유지하기 위하여 강수를 극소화합니다. 장군, 벽공 및 균열 부식에 저항은 합금으로 증가합니다 (Cr+Mo+W) 만족한, 그리고 686의 점수 높이 보다는 경쟁적인 물자를 합금하십시오.
합금 686는 부식 - 21세기의 저항하는 합금으로 알려집니다. 그것은 가장 높게 상업적인 부식 - 저항하는 합금 물자의 합금한 입니다.
합금 | Fe | Ni | 크롬 | Mo | W | Cr+Mo+W |
UNS N06625 | 3 | 62 | 22 | 8.8 | - | 30.8 |
UNS N10276 | 6 | 57 | 15.5 | 16 | 3.9 | 35.4 |
UNS N06022 | 2 | 59.4 | 20.5 | 14.2 | 3.2 | 37.9 |
UNS N06686 | 1 | 57 | 20.5 | 16.3 | 3.9 | 40.7 |
5 화학 성분 (wt %):
Fe | Ni | 크롬 | Mo | Mn | Si |
≤2.0 | 균형 | 19.0-23.0 | 15.0-17.0 | ≤0.75 | ≤0.08 |
C | W | P | S | 티타늄 | |
≤0.01 | 3.0-4.4 | ≤0.040 | ≤0.020 | 0.02-0.25 |
6 유형 자산
실내 온도에 조밀도: 0.315 lb/in3 (8.73 g/cm3)
녹는 범위: 2440-2516°F (1338-1380°C)
200 에르스텟 (15.9 kA/m)에 침투성: 1.0001
7개의 기계적 성질
도표 7-1 실내 온도 기계적 성질
제품 모양 | 간격 또는 직경 | 장력 강도 | 항복 강도 (0.2% 분파) | 신장 | |||
에서 | mm | ksi | MPa | ksi | MPa | % | |
판 | 0.5 | 12.7 | 104.7 | 722 | 52.8 | 364 | 71 |
판 | 0.25 | 6.35 | 106.3 | 733 | 57.9 | 399 | 68 |
장 | 0.125 | 3.18 | 116.5 | 803 | 61.1 | 421 | 59 |
장 | 0.062 | 1.57 | 123 | 848 | 59.2 | 408 | 59 |
막대 | 1.5 | 38.1 | 117.5 | 810 | 52.1 | 359 | 56 |
도표 7-2 고열 장력 시험
온도 | 항복 강도 | 장력 강도 | 신장 | |||
°F | °C | ksi | MPa | ksi | MPa | % |
75 | 24 | 57.5 | 396 | 107.3 | 740 | 60 |
200 | 93 | 46.8 | 323 | 100.2 | 691 | 69 |
400 | 204 | 42.1 | 290 | 92.1 | 635 | 67 |
600 | 316 | 41.7 | 288 | 87.3 | 602 | 60 |
800 | 427 | 32.5 | 224 | 82.6 | 570 | 69 |
1000년 | 538 | 37.9 | 261 | 79.1 | 545 | 61 |
8 내식성
일반 부식, 부수는 긴장 부식, 및 움푹 들어가게 하 그리고 균열 부식에 합금 686 제안 걸출한 저항. 용접 도중 입자 간 강수에 그것의 저항은 용접한 합동의 열 영향 지역에 있는 그것의 부식 저항을 유지합니다.
그것은 감소시키고는 및 산화 산 모두와 혼합 산성 해결책에 저항을 제안합니다. 그것은 특히 할로겐의 높은 농도를 포함하는 혼합 산 취급에 적응됩니다. 그것은 1의 PH 수준 또는 더 적은을 가진 혼합 산성 매체에 좋은 저항, 그리고 100,000 ppm 이상의 염화물 수준을 보여주었습니다.
벽공 부식에 합금 저항은 소위 “벽공 저항 등가 수”에 참고에 의해 수시로 - PREN 비교됩니다. 성능 잠재력은 계산에 의해 비교될 수 있습니다:
PREN = %Cr + 1.5 (%Mo + %W + %Nb)
우수의 상승 주문에서는, 상업적으로 이용 가능할 것이의 사이에서 최적 선택이, 구덩이 저항하는, Ni 크롬 Mo 합금하는 때 높게 합금된 합금 686는 입증됩니다:
합금 686 | 51 |
합금 22 | 47 |
UNS N06059 | 47 |
UNS N06200 | 47 |
UNS N06022 | 46 |
UNS N10276 | 45 |
UNS N06625 | 40 |
내식성 - 바다 신청
바닷물 (아래에 테이블)에 있는 일반, 동전기의 및 지방화된 부식 그리고 수소 취약화에 합금 686 전시회 우수한 저항. 더하여, 바닷물에는 합금 (숫자 2)의 피로 힘에 대한 단지 작은 효력이 있습니다. 따라서, 합금 686는 바다 서비스를 위한 이상적인 물자입니다.

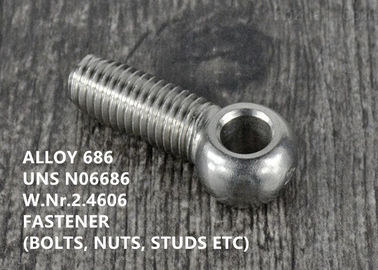

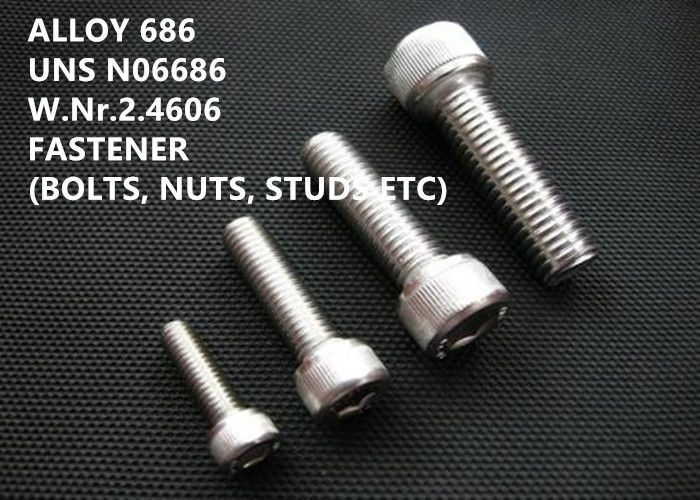

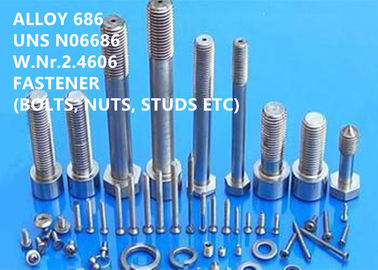

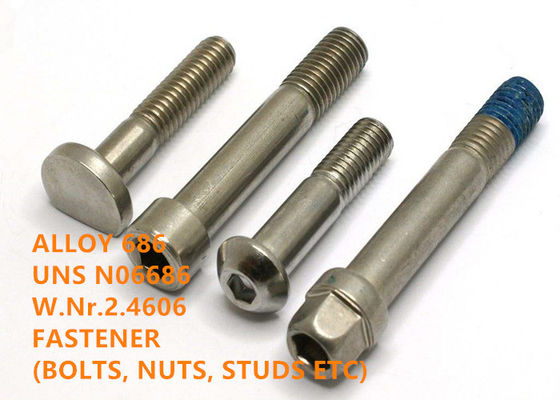

합금 686 잠그개 (놀이쇠, 견과, 장식 못, 등)는 바다 서비스에서 잘 실행합니다. 고강도 도망이 요구되는 경우에 합금 686는 150 ksi의 항복 강도 수준에 찬 일에 의해 강화될 수 있습니다. 이 고강도 잠그개는 단련한 물자와 바닷물에 있는 부식에 동일한 저항을 근본적으로 제안합니다.
60 일 동안 60°C에 염화로 처리된 바닷물에 있는 균열 부식에 도표 8-1 저항
시험되는 물자 | 균열 공격 (밀)의 깊이 |
합금 686 | 0 |
AISI 316 SS | 2 |
이중 SS 2207 | 2 |
합금 625 | 2 |
25°C에 고요한 바닷물에 있는 균열 부식에 도표 8-2 저항 (77°F) 60 일을 위해
가공하는 물자 | 공격되는/유효한 위치 | 최대 공격, mm (밀) |
합금 686 | 0/6 | 0.00 (0) |
합금 625 | 2/6 | 0.11 (4) |
합금 C-276 | 0/6 | 0.00 (0) |
14.4°C에 흐르는 바닷물에 있는 균열 부식에 도표 8-3 저항 (58°F) 180 일을 위해
합금 | 대량 손실 (g) | 균열 부식 | 최대. 공격, mm (밀)의 깊이 |
합금 625 | 0.0023 | 그렇습니다 | 0.01 (0.4) |
0.0045 | 그렇습니다 | 0.02 (0.8) | |
0.1652 | 그렇습니다 | 0.12 (5.0) | |
합금 C-276 | 없음 | 아니다 | 0 (0) |
없음 | 아니다 | 0 (0) | |
합금 686 | 없음 | 아니다 | 0 (0) |
없음 | 아니다 | 0 (0) |
9 작업 지시
제작
합금 686는 즉시 날조됩니다. 가동을 형성하는 것은 합금 C-276와 같은 다른 높 니켈 합금에 사용된 표준 방법으로 22와 합금 625를 합금하기 위하여 일 수 있습니다. 찬 형성 도중 일 강하게 하는 것은 중간 어닐링을 필요한 시킬지도 모릅니다.
뜨거운 일
뜨거운 형성은 1600-2250°F (2000°F (1090°C)의 위 사이에서 전부 무거운 형성과 더불어 870-1230°C), 있어야 합니다.
단련
합금 686는 2150-2200°F에 일반적으로 단련됩니다 (1180-1200°C) 급속한 냉각에.
10 표준 규격
합금 686 ASME 단면도 VIII의 800°F까지 서비스를 위한 사단 1 건축을 위한 허용가능한 디자인 긴장은 ASME 부호 사례 2198에서 정의되고 ASME 단면도 II, 부분 D.의 1B를 탁상에 놓습니다. ASME 제작을 위해, 합금 686는 P-No.43 물자로 분류됩니다. 합금 686는 Werkstoffblatt 515/12.97에 있는 400°C까지 온도에 사용을 위한 VdTÜV에 의해 찬성됩니다. 이 합금은 석유 가스 서비스를 위한 NACE MR0175의 밑에 승인됩니다.
모든 모양
NACE RP0294
막대, 막대기, 철사, 위조 및 위조 주식
ASTM B462
ASME SB564/ASTM B564
ASME SB574/ASTMB574
DIN 17752
DIN 17753
DIN 17754
판, 장 및 지구
ASME SB575/ASTMB575
ASTM B 906/ASME SB 906
DIN 17750
관과 관
ASTM B 163/ASME SB 163
ASME SB619/ASTM B619
ASME SB622/ASTM B622
ASME SB626/ASTM B626
ASME SB 751/ASTM B751
ASME SB 775/ASTM B775
ASME SB 829/ASTM B829
DIN 17751
용접 제품
AWS A5.14/ERNiCrMo-14
AWS A5.11/ENiCrMo-14
잠그개
ASTM F467, F467M
ASTM F468, F468M
SAE AMS J2295, J2271, J2655, J2280, J2484, J2485
구성
DIN 17744
11 경쟁 이점
(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허가 주어진 기술.
(4) 매우 순수성 용융 제련 과정: VIM + IG-ESR + VAR
(5) 우수한 고성능.
13의 사업 기간
최소 주문량 | 양도할 수 있는 |
가격 | 양도할 수 있는 |
포장 세부사항 | 물은, 항해에 적당한 수송, 선반의 수출 표준 패킹 막습니다 |
표 | 순서에 의하여 |
배달 시간 | 60-90 일 |
지불 기간 | T/T, 보자마자 L/C, D/P |
공급 능력 | 일 당 3000 조각 |
