S20910 / 청정 에너지 및 Oceaneering를 위한 Nitronic 50 관 그리고 막대기 특별한 합금

50 (S20910, Nitronic 50) 관, 지구, 돌고 및 6각형 막대기, 위조, 잠그개, oceaneering를 위한 철사를 합금하십시오



1개의 제품

합금 50 관, 지구, 돌고 및 6각형 막대기, 위조, 잠그개, oceaneering 및 바다 신청을 위한 철사.

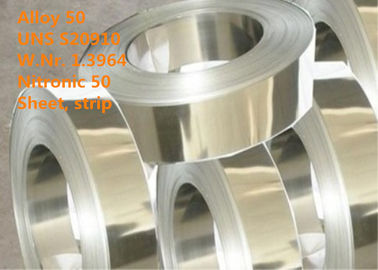

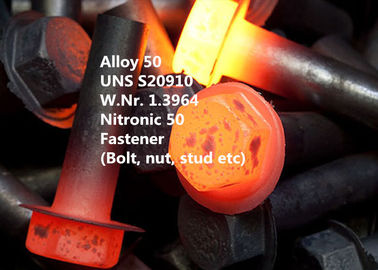

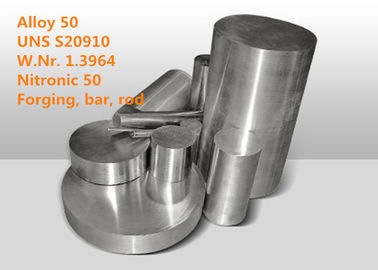

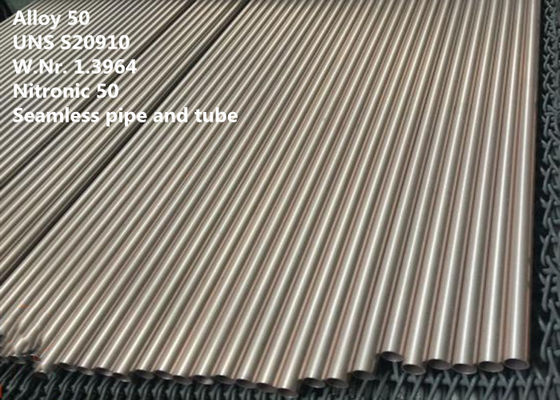

합금 50는 관으로 제품 모양에서 유효합니다, 관, 장, 지구, 판, 돌고 및 6각형 막대기, 위조, 위조 주식, 철사 및 잠그개 (놀이쇠, 견과는 그리고 등을 장식용 목을 박습니다).



2개의 동등물 지적

Nitronic® 50의 합금 XM-19/XM-19HS (ASTM), UNS S20910, W.Nr. 1.3964, X2CrNiMnMoNNb 21.16.5.3, Aquamet 22, B8R, B8RA, AWS 165, Marinox 22, CarTech® 22Cr-13Ni-5Mn, Fermonic® 50



3 신청

Nitronic 50 스테인리스는 기업의 무수에 유용합니다, 해병을 포함하여, 가공 식품, 직물, 펄프 및 종이, 비료 재생하는, 핵 연료 화학물질, 석유화학 제품 및 석유.

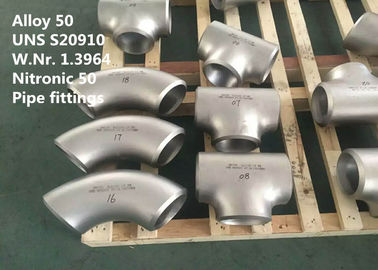

이 합금이 고강도와 우량한 내식성의 조합에 의하여, 바다 기계설비 shafting, 열교환기 성분과 같은 성분을 배 및 펌프 스크린 및 철사 피복, 사슬, 케이블, 봄 및 잠그개, 테이퍼 핀, 벨브, 배관 및 이음쇠의 펌프, 압력 용기, 탱크, 사진 장비 만들기를 위해 적당한 시킵니다.

단련된 상태에 있는 더 나은 부식 그리고 두 배 항복 강도 때문에 downhole 준비에 유용한.



4 개관

Nitronic 50는 힘, 연성, 강인성, 내식성 및 fabricability의 우수한 조합을 가진 질소 강화한 오스테나이트계 스테인리스입니다. Nitronic 50는 SS316/316L와 SS317/317L와 같은 다른 전형적인 오스테나이트계 급료 보다는 더 중대한 내식성을 제공합니다. 그것은 또한 유사한 오스테나이트계 급료의 거의 두 배 항복 강도도 할 수 있습니다. Nitronic 50 스테인리스 제안 항복 강도 3 시간 316의.

특징

올려지는 두에 아주 좋은 기계적 성질 (1200°F/649°C)와 이하 0 온도까지

영 온도에 공격적인 상황에서 조차 높기도 하고 마이너스 우수한 내식성.

이하 0 온도에 가혹한 찬 일 노출 후에도 낮은 자석 침투성.

가혹한 형성 가동 후에도 Amagnetic.



5 화학 성분 (wt %):

Fe	Ni	크롬	V	Mo	Nb
균형	11.5-13.5	20.5-23.5	0.1-0.3	1.5-3.0	0.1-0.3
C	Mn	Si	P	S	N
≤0.06	4.0-6.0	≤1.0	≤0.045	≤0.030	0.2-0.4



6 유형 자산

조밀도: 7.88 g/cm3 (0.285lb/in3)

녹는 범위: 1415-1450°C (2579-2624°F)

열 전도도 14 (W.m.K.)

비열 476 줄 (kg. K) ((0.11 Btu/lb/Deg F - [32-212 Deg F])

Poissons 비율: 0.298

전기저항 0.82 Ω mm ² /m

신축성 199 x 10 ³ N/mm의 계수 ² (28500 ksi)

단단함의 계수: 78.9 kN/mm2 (11444 ksi)

자석 자기적 성질 비



7개의 기계적 성질

항복 강도 0.2% (N/mm2) Min. 380

장력 강도 (N/mm2) Min. 690

지역 Min. 55의 감소

신장 Min. % 35

최대 경도 (HB). 293



8 내식성

Nitronic 50 스테인리스는 걸출한 내식성 - 유형 316의 316L, 317 및 317L 감소시키고는 및 산화 산, 염화물 및 많은에 있는 움푹 들어가게 하는 환경에 상사를 제공합니다. 특히, 합금은 움푹 들어가게 하기에 저항의 우수한 수준을 제공하고 바닷물, 시험에 있는 균열 부식은 조용한 바닷물에 있는 9 달 후에 완전하게 꾸밈없기 위하여 그것을 보여주었습니다. 65% 질산 비등과 제2철 황산염 황 산 (ASTM A262는, 연습 B 및 C)에서 입자 간 공격에 저항 단련하고 민감하게 한 조건 모두를 위해 우수합니다. 다른 오스테나이트계 스테인리스 같이, 목수 22Cr-13Ni-5Mn는, 특정 조건에서, 뜨거운 염화물 환경에 있는 긴장 부식 균열 일지모른습니다. 합금은 또한 주위 온도에 황하물 응력 균열에 좋은 저항을 설명합니다. 그것은 NACE MR-01-75에서 부수는, “록웰 C 35의 최대 경도에 유전 장비를 위한 저항하는 금속 물자를” 황하물 응력 부식 포함됩니다.

많은 신청을 위해 1950°F (1066°C) 단련한 상태는 충분한 내식성 및 고강도 수준을 제공합니다. 아주 부식성 매체에서는 또는 물자가 것과 같이 용접한 상태에서 사용될 것인 곳에, 2050°F (1121°C) 단련한 상태는 지정되어야 합니다. (HS) 고강도 NITRONIC 50 막대기는 shafting 도망과 같은 신청을 위해 유용하 그러나 확실히 모든 환경에 있는 단련한 조건의 내식성을 전시하지 않습니다.



9 작업 지시

합금은, 용접해 기계로 가공될지도 모르곱니다 감기 정상적인 오스테나이트계 스테인리스에 사용되는 동일한 장비를 사용하는 일해. 합금은 힘, 연성, 강인성, 내식성 및 fabricability의 조합을 표시합니다.

뜨거운 일

합금은 이끌어 그리고 뒤집어 놓아 위조될, 열간압연, 뜨거운 수 있습니다. 2100/2200ºF (1150/1205ºC)의 처음 위조 온도는 일반적으로 사용됩니다. 중간 온도에 예열은 요구되지 않습니다. 위조는 부수기의 위험 없이 급속하게 냉각될 수 있습니다. 제일 내식성을 위해, 위조 후에 단련하십시오.

2000°F에 열은 똑같게 하기 위하여, 적시고, 그 후에 2150에 가열하고 뜨거운 일 이전에 똑같게 합니다.

형성

기술을 형성하는 모든 공유지는 이 합금과 함께 이용될 수 있습니다. Springback는 적합한 형성 힘을 선택할 때 표준 austenitics에 더 중대하 고려되어야 합니다. 가공 어닐링은 긴장을 제거하기 위하여 추천되 합금의 높은 일 강하게 하 비율 이것에서 유래하.

찬 일

합금은 당기고, 구부리고, 뒤집어 놓고 각인해서 형성된 감기일 수 있습니다. 그것의 고강도와 일 강하게 하는 비율 때문에, 요구된 힘은 유형 302, 304 및 316 약간 더 중대합니다. 높은 일 강하게 하는 비율은 힘을 증가하게 때 찬 일 유리할 수 있습니다; 좋은 연성을 가진 i.e, 높은 힘은 더 적은 감소로 달성될 수 있습니다.

단련

어닐링에 의하여 1950-2050ºF (1066-1121ºC)에, 보전됩니다 급속한 냉각에 선행된 20 분이 실행됩니다. 얇은 단면도는 단면도 크기에 따라서 물에 있는 공기 그리고 무거운 단면도에서 보통, 냉각됩니다.

대부분의 신청을 위해, 우수한 내식성과 함께 기계적 성질의 상급 수준을 제공하기 때문에 1950년 F (1066년 C) 조건은 선정되어야 합니다. 것과 같이 용접하는 물자가 강하게 부식성 매체에서 사용될 것일 때, 2050년 F (1121년 C) 입자 간 공격의 가능성을 극소화하기 위하여 조건은 지정되어야 합니다.

강하게 하기

이 합금을 강하게 하는 것은 찬 일을 요구합니다. 그것은 열 처리에 노출로 강하게 하지 않을 것입니다.

Machinability

이 합금에는 AISI 1212년의 대략 30%를 평가하는 machinability가 있습니다. 속도, 온건주의자 급식을 알맞도록 하기 위하여 감속하거든 엄밀한 공구는 고려되어야 합니다; 공구는 예리한 유지되어야 합니다. 칩은 거칠고 실 같 경향이 있습니다. 칩 컬러 또는 차단기는 도움이 됩니다. 염화로 처리한 유형의 sulfurized 절단 액체를, 가급적이면 이용하십시오.
저속, 확실성은 먹이고 풍부한 resulphurized 윤활유는 이 합금 기계로 가공에 있는 성공에 근본적입니다. 스테인리스 316 317로 채택된 그들과 유사한 속도와 급식은 여기 적합합니다 있습니다. 모든 일반적인 기계로 가공 연습은 이 물자에 사용될 수 있습니다. 칩은 거칠 컬러 또는 차단기가 이용된다는 것을 실 같은과 그것 추천됩니다.



10 표준 규격

이 합금은 NACE MR-01-75에서 부수는, “록웰 C 35의 최대 경도에 유전 장비를 위한 저항하는 금속 물자를” 황하물 응력 부식 포함됩니다.

ASTM A182 (XM-19)

ASTM A193 (B8R, B8RA)

ASTM A194 (B8R, B8RA)

ASTM A213

ASTM A240 (XM-19)

ASTM A249 (XM-19)

ASTM A269 (XM-19)

ASTM A276

ASTM A312 (XM-19)

ASTM A336 (XM-19)

ASTM A403 (XM-19)

ASTM A412 (XM-19)

ASTM A479 (XM19)

ASTM A580 (XM-19)

ASTM A813 (TP XM-19)

ASTM F1314 (UNS S20910)

AMS 5861

AMS 5764

A5.9 ER209

NACE MR0175 (ISO 15156-3)



11 경쟁 이점

(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허가 주어진 기술.

(4) 매우 순수성 용융 제련 과정: VIM + IG-ESR + VAR

(5) 우수한 고성능.



12의 사업 기간

최소 주문량	양도할 수 있는
가격	양도할 수 있는
포장 세부사항	물은, 항해에 적당한 수송, 비 훈증 나무 상자 또는 깔판 막습니다
표	순서에 의하여
배달 시간	60-90 일
지불 기간	T/T, 보자마자 L/C, D/P
공급 능력	달 당 1000 미터톤
