|
제품 상세 정보:
|
| 재료: | 표준 공업 재료인 UNS N06600 | ||
|---|---|---|---|
| 강조하다: | 고급 특수 합금,고성능 합금,항공 우주용 합금 uns n06600 |
||
부식과 방열 합금 UNS N06600, W.Nr.2.4816, INCONEL® 600의 항공 우주를 위한 VDM® 합금 600
제품
항공 우주를 위한 부식과 방열 합금 UNS N06600
동등한 지적
NS312, GH3600, W.Nr.2.4816 (EN), NiCr15Fe (EN), INCONEL® 600의 VDM ® 합금 600/600H, NiCr15Fe8 (ISO), NA 14 (영국), NC15Fe (프랑스 표준화 협회)
개관
UNS N06600는 부식에 저항을 요구하고 가열하는 신청을 위한 표준 기술설계 물자입니다. 합금에는 또한 우수한 기계적 성질이 있고 고강도와 좋은 실행 가능성의 바람직한 조합을 선물합니다. 높은 니켈 내용에 의하여 많은 유기와 무기 화합물에 의하여 부식에 합금 저항을 주고 또한 염화물 이온 긴장 부식 부수기에 실제로 면역성이 있는 합니다. 크롬은 저항 유황물에 수여하고 또한 고열에 또는 부식성 해결책에서 산화 조건에 저항을 제공합니다. 합금은 hardenable 강수가 아닙니다; 그것은 찬 일에 의해서만 강하게 하고 강화됩니다.
제품 모양
등 위조, 판, 장, 지구, 관 그리고 관, 관 이음쇠, 막대기, 막대, 철사.
신청

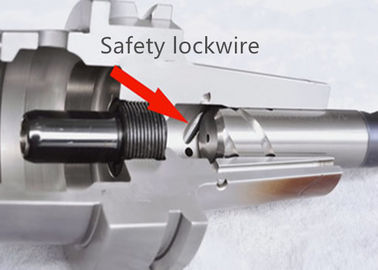

항공학의 분야에서는, 합금 N06600는 고열을 저항해야 하는 다양한 엔진과 기체 성분을 위해 이용됩니다. 보기는 lockwire, 배출 강선 및 터빈 물개입니다.
그것의 힘을 위해, 고열, 합금 UNS N06600에 열 그리고 내식성은 2000℉ (1095℃)의 위에 저온에서 온도를 포함하는 환경에서 광대하게 사용됩니다. 다른 신청 분야는 기업, 전자 분야, 원자로, 등을 열 대우하는 화학 공업을 포함합니다.
화학 성분 (wt %):
| Fe | Ni | Cu | 크롬 | Si | C |
| 6.0-10.0 | ≥72.0 | ≤0.50 | 14.0-17.0 | ≤0.50 | ≤0.15 |
| 티타늄 | 알루미늄 | Mn | P | S | |
| ≤0.30 | ≤0.30 | ≤1.00 | ≤0.020 | ≤0.015 |
주: 성분은 다름에 의해 산수적으로 결정될 것입니다.
유형 자산
| 조밀도 | 녹는 범위 | 비열 | 전기 저항력 | 퀴리 온도 |
침투성에 200 에르스텟 |
|||||
| lb/in3 | Mg/m3 | ℉ | ℃ | Btu/lb-℉ | J/kg-℃ | 옴 circ mil/ft | μΩ-m | ℉ | ℃ | (15.9 kA/m) |
| 0.306 | 8.47 | 2470-2575 | 1354-1413년 | 0.106 | 444 | 620 | 1.03 | -192 | -124 | 1.01 |
기계적 성질
힘과 경도의 넓은 범위는 모양과 조건에 따라서 합금 UNS N06600에 획득 가능합니다. 단련한 상태에서는, 합금은 25,000에서 50,000 psi (172에서 345 MPa)의 온건한 항복 강도를 전시합니다. 55에서 35%의 신장과 결합된 그 범위에 있는 항복 강도는, 합금이 적은 어려움으로 날조되는 것을 허용합니다. 220,000 psi (1517년 MPa) 장력 강도가 높게는 있을 수 있다 그러나, 몹시 차 일된 물자.
장력 강도
표준형 및 조건에 있는 물자의 명목상 실내 온도 장력 재산 범위
| 모양 | 조건 | 장력 강도 | 항복 강도 (0.2% 분파) | 신장 | 경도 | ||
| ksi | MPa | ksi | MPa | % | 록웰 | ||
| 냉각 압연 막대 및 막대기 | 단련하는 | 80-100 | 550-690 | 25-50 | 170-345 | 55-35 | 65-85B |
| 당겨지는 | 105-150 | 725-1035 | 80-125 | 550-860 | 30-10 | 90B-30C | |
| 뜨거운 완성되는 막대 및 막대기 | 단련하는 | 80-100 | 550-690 | 30-50 | 205-345 | 55-35 | 65-85B |
| 뜨거운 완성되는 | 85-120 | 585-830 | 35-90 | 240-620 | 50-30 | 75-95B | |
| 열간압연 판 | 단련하는 | 80-105 | 550-725 | 30-50 | 205-345 | 55-35 | 65-85B |
| 구르는 | 85-110 | 580-760 | 35-65 | 240-450 | 50-30 | 80-95B | |
| 냉각 압연된 장 | 단련하는 | 80-100 | 550-690 | 30-45 | 205-310 | 55-35 | 최대 88B. |
| 열심히 | 120-150 | 830-1035 | 90-125 | 620-860 | 15-2 | 24C min. | |
| 냉각 압연된 지구 | 단련하는 | 80-100 | 550-690 | 30-45 | 205-310 | 55-35 | 최대 84B. |
| 봄 성미 | 145-170 | 1000-1170년 | 120-160 | 830-1100 | 43375 | 30C min. | |
| 뜨거운 완성되는 관 & 관 | 뜨거운 완성되는 | 75-100 | 520-690 | 25-50 | 170-345 | 55-35 | - |
| 단련하는 | 75-100 | 520-690 | 25-50 | 170-345 | 55-35 | - | |
| 냉각 압연 관 & 관 | 단련하는 | 80-100 | 550-690 | 25-50 | 170-345 | 55-35 | 최대 88B. |
| 냉각 압연 철사b | 단련하는 | 80-120 | 550-830 | 35-75 | 240-520 | 45-20 | - |
| No.1 성미 | 105-135 | 725-930 | 70-105 | 480-725 | 35-15 | - | |
| 봄 성미 | 170-220 | 1170-1520년 | 150-210 | 1035-1450년 | 5-2 | - | |
충격 강도와 연성
합금 UNS06600에는 실내 온도에 좋은 충격 강도가 있고 저온에 그 힘 실제로 전부를 유지합니다; 감소하는 온도를 가진 과민한 전환에 거칠 없습니다.
방과 저온에 1/2 인치 (13mm) 두꺼운 판을 위한 충격 강도 가치 (Charpy 열쇠구멍)
| 오리엔테이션 | 온도 | 충격 강도 (3개의 시험의 평균) | ||
| ℉ | ℃ | Ft-lb | J | |
| 통과하는 | 70 | 21 | 63.5 | 86.1 |
| -110 | -79 | 65.5 | 88.8 | |
| -320 | -196 | 60.8 | 82.4 | |
| 경도 | 70 | 21 | 61.7 | 83.7 |
| -110 | -79 | 67 | 90.8 | |
| -320 | -196 | 61.3 | 83.1 | |
막대의 실내 온도 충격 강도 가치
| 조건 | 충격 강도 | |||
| Izod 노치 | Charpy U 노치 | |||
| ft-lb | J | ft-lb | J | |
| 냉각 압연 | >120 | >163 | 230 | 312 |
| 냉각 압연, 단련하는 | 70-100 | 95-136 | 151 | 205 |
| 열간압연 | >120 | >163 | 230 | 312 |
| 열간압연, 단련하는 | 100-120 | 136-163 | - | - |
포복 재산
2개의 조건에 있는 합금 UNS N06600의 포복 재산은 2100℉ (1150℃)에 온도를 위해 보입니다
| 온도 | 이차 포복 비율을 위한 긴장의 | ||||||||
| 0.01%/1000 hr | 0.1%/1000 hr | ||||||||
| 냉각 압연의, 단련된a | 해결책에 의하여 대우되는b | 냉각 압연, 단련하는 | 대우되는 해결책 | ||||||
| °F | °C | ksi | MPa | ksi | MPa | ksi | MPa | ksi | MPa |
| 800 | 427 | 30 | 206.9 | - | - | 40 | 275.8 | - | - |
| 900 | 482 | 18 | 124.1 | - | - | 28 | 193.1 | - | - |
| 1000년 | 538 | 6.1 | 42.1 | - | - | 12.5 | 86.2 | - | - |
| 1100년 | 593 | 3.4 | 23.4 | - | - | 6.8 | 46.9 | - | - |
| 1200년 | 649 | 2.2 | 15.2 | - | - | - | - | - | - |
| 1300년 | 704 | 1.4 | 9.7 | 4 | 27.6 | - | - | 5 | 34.5 |
| 1400년 | 760 | 0.97 | 6.7 | 3.5 | 24.1 | - | - | - | - |
| 1500년 | 816 | 0.66 | 4.6 | 2.8 | 19.3 | - | - | 3.2 | 22.1 |
| 1600년 | 871 | 0.45 | 3.1 | 1.7 | 11.7 | 0.88 | 6.1 | 2 | 13.8 |
| 1700년 | 927 | - | - | 0.81 | 5.6 | - | - | 1.1 | 7.6 |
| 1800년 | 982 | 0.34 | 2.3 | 0.35 | 2.4 | 0.56 | 3.9 | 0.56 | 3.9 |
| 2000년 | 1093년 | 0.16 | 1.1 | 0.16 | 1.1 | 0.27 | 1.9 | 0.27 | 1.9 |
| 2100 | 1149년 | 0.1 | 0.7 | 0.1 | 0.7 | 0.17 | 1.2 | 0.17 | 1.2 |
파열 재산
각종 조건에 있는 물자를 위한 파열 재산
| 온도 | 파열을 안으로 생성하는 긴장 | ||||||||||
| 10 hr | 100 hr | 1,000 hr | 10,000 hr | 100,000 hr | |||||||
| °F | °C | ksi | MPa | ksi | MPa | ksi | MPa | ksi | MPa | ksi | MPa |
| 냉각 압연, 단련하는에 1750℉ (954℃)/3hr, A.C. | |||||||||||
| 100 | 538 | 74 | 510.2 | 50 | 344.8 | 34 | 234.4 | 23 | 158.6 | 16 | 110.3 |
| 1200년 | 649 | 34 | 234.4 | 23 | 158.6 | 14.5 | 100 | 9.4 | 64.8 | 6 | 41.4 |
| 1400년 | 760 | 13 | 89.6 | 8.4 | 57.9 | 5.6 | 38.6 | 3.6 | 24.8 | 2.4 | 16.5 |
| 1600년 | 871 | 7.5 | 51.7 | 4.8 | 33.1 | 3 | 20.7 | 1.9 | 13.1 | 1.2 | 8.3 |
| 1800년 | 982 | 4.4 | 30.3 | 2.8 | 19.3 | 1.8 | 12.4 | 1.15 | 7.9 | 0.73 | 5 |
| 2000년 | 1093년 | 2.1 | 14.5 | 1.4 | 9.7 | 0.92 | 6.3 | 0.62 | 4.3 | 0.42 | 2.9 |
| 열간압연, 단련하는에 1650℉ (899℃)/2 hr | |||||||||||
| 1350년 | 732 | 20 | 137.9 | 13.5 | 93.1 | 9.2 | 63.4 | 6.4 | 44.1 | 4.4 | 30.3 |
| 1600년 | 871 | 8.1 | 55.8 | 5.3 | 36.5 | 3.5 | 24.1 | 2.2 | 15.2 | 1.5 | 10.3 |
| 1800년 | 982 | 4.4 | 30.3 | 2.8 | 19.3 | 1.8 | 12.4 | 1.15 | 7.9 | 0.73 | 5 |
| 2000년 | 1093년 | 2.1 | 14.5 | 1.4 | 9.7 | 0.92 | 6.3 | 0.62 | 4.3 | 0.4 | 2.8 |
| 해결책 대우하는에 2050℉ (1121℃)/2hr, A.C. | |||||||||||
| 1350년 | 732 | 19 | 131 | 14 | 96.5 | 9.8 | 67.6 | 7 | 48.3 | 5 | 34.5 |
| 1500년 | 816 | 11.5 | 79.3 | 8 | 55.2 | 5.6 | 38.6 | 4 | 27.6 | 2.8 | 19.3 |
| 1600년 | 871 | 8 | 55.2 | 5.3 | 36.5 | 3.5 | 24.1 | 2.3 | 15.9 | 1.5 | 10.3 |
| 1800년 | 982 | 4.4 | 30.3 | 2.8 | 19.3 | 1.8 | 12.4 | 1.15 | 7.9 | 0.73 | 5 |
| 2000년 | 1093년 | 2.1 | 14.5 | 1.4 | 9.7 | 0.92 | 6.3 | 0.62 | 4.3 | 0.4 | 2.8 |
| 2100 | 1149년 | 1.6 | 11 | 1.1 | 7.6 | - | - | - | - | - | - |
내식성
합금 UNS N06600의 구성은 그것을 다양한 부식물을 저항하는 가능하게 합니다. 합금의 크롬 내용은 산화 조건 하에서 상업적으로 순수한 니켈보다 우량한 만들고, 그것의 높은 니켈 내용은 그것을 조건을 감소시키기의 밑에 상당한 저항을 유지하는 가능하게 합니다. 니켈 내용은 또한 알칼리성 해결책에 우수한 저항을 제공합니다. 합금에는 강하게 산성 해결책 산화에 공정한 저항이 있습니다. 그러나, 혼자 녹은 공기의 산화 효력은 공기 포화된 무기물 산 및 특정 집중한 유기산에 의하여 공격에서 완전한 수동성 그리고 자유를 확실히 하게 충분하지 않습니다.
미세
합금 UNS N06600는 안정되어 있는, 오스테나이트계 견고한 솔루션 합금입니다. 미세에서 존재하는 유일하게 침전된 단계는 티타늄 질화물의, 티타늄 탄화물 (또는 그러한 두 종류 화합물 일반적으로 불린 cyanonitrides의 해결책), 및 크롬 탄화물입니다.
티타늄 질화물 및 탄화물은 50X의 확대에 닦은 microspecimens에서 눈에 보입니다 더 중대합니다. 그들은 작고, 무작위로 이산한, 모나 모양 포함으로 나타납니다. 색깔은 질화물을 위해 주황색에서 탄화물을 위한 회색 라벤더에 변화합니다. 이 질화물 및 cyanonitrides는 융해점의 밑에 모든 온도에 안정되어 있고 열처리에 의하여 꾸밈없습니다.
1000-1800℉ (540-980℃) 사이 온도에, 견고한 솔루션에서 크롬 탄화물 침전물. 강수는 결정 입자 경계에 그리고 모체에서 둘 다 생깁니다. 곡물 경계 강수 때문에, 합금 UNS N06600의 부식 행동은 물자가 1000-1400℉ (540-760℃)의 온도에 노출에 의해 (민감하게 하는) 몇몇 공격적인 매체에 있는 입자 간 공격에 감염되기 쉬운 할 수 있다 다른 오스테나이트계 합금의 그것과 유사합니다에서. 1400℉ (760℃)의 위 온도에 우위한 탄화물은 Cr7C3입니다. 1400℉ (760℃)의 밑에 Cr23C6 탄화물은 또한 출석하.
표준 규격
합금 UNS N06600는 미국 기계공학자 협회의 보일러 그리고 압력 용기 부호의 밑에 승인됩니다. 그것은 단면도 I (힘 보일러), 단면도 III (핵 배), 및 단면도 VIII (압력 용기)의 밑에 승인됩니다. 허용가능한 디자인 긴장은 단면도 II, 적용이 부호 사례 1827년에 의해 제공되는 부분 D. Section I에서 있습니다.
막대, 막대기, 철사 및 위조를 위해
ASTM B166/ASME SB166
ASTM B564/ASME SB564
ASME 부호는 1827년과 N-253를 사례
SAE AMS 5665와 5687
BS 3075NA14와 3076NA14
DIN 17752, 17753 및 17754
ISO 9723, 9724, 및 9725,
MIL-DTL-23229
QQ-W-390.
판, 장 및 지구를 위해
ASTM B168/ASME SB168
ASTM B906/ASME SB906
ASME 부호는 1827년과 N-253를 사례
SAE/AMS 5540
BS 3072NA14와 3073NA14
DIN 17750
ISO 6208
EN 10095
MIL-DTL-23228
관과 관을 위해
ASTM B167/ASME SB167
ASTM B163/ASME SB163
ASTM B516/ASME SB516
ASTM B517/ASME SB517
ASTM B751/ASME SB751
ASTM B775/ASME SB775
ASTM B829/ASME SB829
ASME 부호는 1827년, N-20, N-253 및 N-576를 사례
SAE AMS 5580
DIN 17751
ISO 6207
MIL-DTL-23227
경쟁 이점
(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허 기술의 수백.
사업 기간
| 최소 주문량 | 500 킬로그램 |
| 가격 | 양도할 수 있는 |
| 포장 세부사항 | 물은, 항해에 적당한 수송, 비 훈증 나무 상자 막습니다 |
| 표 | 순서에 의하여 |
| 배달 시간 | 90-120 일 |
| 지불 기간 | T/T, 보자마자 L/C, D/P |
| 공급 능력 | 100 미터톤/달 |
담당자: Mr. lian
전화 번호: 86-13913685671
팩스: 86-510-86181887
