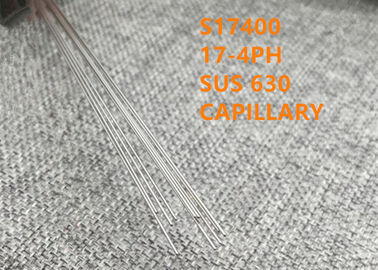

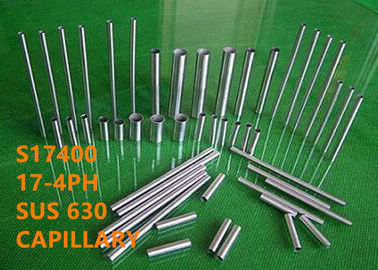

특별한 합금 모세관 SUS630/S17400 높은 경도를 강하게 하는 강수

의학 관을 위한 17-4PH, SUS630, S17400 모세관, 전자 microtube, 광섬유 부속품 등



1개의 제품

Martensitic 침전된 강하게 한 스테인리스 S17400, 17-4PH의 SU 630 용접되거나 이음새가 없는 모세관.



2개의 동등물 지적

0Cr17Ni4Cu4Nb (GB/T), AISI630 (ASTM), W.Nr. 1.4542, X5CrNiCuNb16-4 (DIN)



3 신청

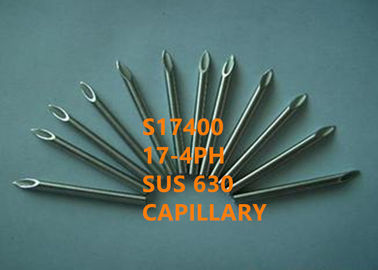

(1) 주입 빵꾸 주사통을 위한 주사통과 같은 의학 관.

(2) 온갖 산업 관, 작은 정밀도 스테인리스 관, 분배 주사통.

(3) 온도 가이드 관, 전자 온도계, 열전대 보호 관, 바베큐 온도 조사 관, 계기 보호 관, 감지기 관, 바베큐 문지름 관, 보온장치 관, 계기 관, 온도계 스테인리스 관, 미생물학 기술설계 관.

(4) 핵심 보호자, 펜 홀더

(5) 각종 전자 microtubes, 광섬유 부속품, 광학적인 믹서

(6) 장식 못을 가진 Horological 기업, T 막대기 또는 나사, 시계 벨트 이음쇠, 주옥 펀치 바늘

(7) 온갖 안테나 관, 자동차 꼬리 안테나 관, 잡아당기기 막대 안테나 관, 뻗기 막대, 휴대전화 뻗기 안테나 관, 소형 안테나 관, 온갖 스테인리스 안테나.

(8) 레이저 조각 장비를 위한 스테인리스 관

(9) 낚시 도구 관, 낚시대 관

(10) 온갖 식음 산업은, 공급관 배관합니다

(11) 각종 첨필 관, 휴대폰 첨필, 컴퓨터 첨필 관



4 개관

17-4PH는 요구 내식성의 온건한 수준과 함께 그리고 경도에 사용된 martensitic 스테인리스를 강하게 하는 크롬 니켈 구리 강수 고강도 신청입니다. 고강도 대략 600℉ (316℃)에 유지됩니다. 이 합금은 몇몇 명세에서 급료 또는 유형이라고 630 지정됩니다.

17-4PH는 단련한 상태에 있는 구조에서 martensitic 더 이고 합금에 있는 구리 포함 단계를 침전시키는 저온 처리에 의해 강화됩니다. 가족을 강하게 하는 강수에 있는 많은 합금과 비교하여, S17400 합금은 간단한 열처리를 요구합니다; 원하는 힘과 강인성의 조합에 따라서 1150℉ (621℃)에 범위 900℉ (482℃)에 있는 온도에 지휘되는 1개 단계 가공. 재산의 광범위는 이 1개 단계 열처리에 의해 일어날 수 있습니다. 경미하게 합금의 그것 보다는 더 적은이 S17700 또는 S15700를 좋아하더라도, 고강도가 900℉ (482℃) 범위에 있는 열처리에 의하여 생성합니다. 스테인리스를 강하게 하는 후반 강수는 일반적으로 단계가 더 열처리를 완료할 것을 요구합니다.



5 화학 성분 (wt %):

Fe	Ni	Nb	크롬	Cu	Mo	Ta
Bal.	3.0-5.0	5xC-0.45	15.5-17.5	3.0-5.0	≤0.60	≤0.45
C	Mn	Si	P	S	Nb+Ta
≤0.07	≤1.00	≤0.70	≤0.035	≤0.030	0.15-0.45



6개의 육체적인 불변의 것

조밀도: 7.86 g/cm ³ (0.284 lb/in ³)

융해점: 1400-1440℃



7 기계적 성질

실내 온도 장력 재산은 900℉ (482℃)에 있는 열처리로에 범위 1150℉ (621℃) 실질적으로 변화할 수 있습니다. 아래에 보여진 가치는 열처리를 강하게 하는 각종 강수를 위해 뿐 아니라 1950℉ (1066℃) 해결책 열처리를 위해 예상될지도 모르다 전형적인 실내 온도 재산입니다.

조건		A	H900	H1075	H1150
0.2% 상쇄 항복 강도	ksi	110	180	135	125
	MPa	760	1,240	930	860
궁극 장력 강도	ksi	150	195	155	145
	MPa	1,030	1,340	1,070	1,000
신장 (2"에 있는 백분율)		8	10	10	10
경도 록웰 C 가늠자		최대 38. (최대 363HB.)	40-47 (388-444HB)	33-39 (311-376HB)	28-37 (277-352HB)



8 내식성

17-4PH에는 다른 어떤 기준에 의하여 강하게 한 스테인리스에 우량한 내식성이 있습니다.

시험은 17-4PH의 내식성이 대부분의 매체에 있는 유형 304 스테인리스의 그것에 대등하다는 것을 보여주었습니다. 일반적으로 17-4PH 합금의 내식성은 hardenable 400의 시리즈 스테인리스의 그것보다 우량합니다. 스테인리스를 강하게 하는 것과 같이 다른 강수로, 17-4PH는 최고봉 힘에 부수는 응력 부식에 더 감염되기 쉽습니다. 따라서, 염화물 응력 부식 부수는 것이 가능성인 신청에서, 물자는 예정한 끝 사용과 호환이 되는 가장 낮은 경도를 일으키기 위하여 강하게 한 강수이어야 합니다. 이것은 적당한 최소한도 재산을 일으킬 고온에서 대우하는 열에 의해 행해집니다.

단련한 상태에 있는 물자는 서비스로 일반적으로 끼워넣으면 안됩니다. 이 조건에서는, 물자에는 단련되지 않는 마텐자이트 구조가 있고 나이 든 물자 보다는 보다 적게 연성이 있습니다. 단련되지 않는 마텐자이트는 예측할 수 없는 과민한 분쇄에 지배를 받을 지도 모릅니다. 부식성 환경에서는, 단련되지 않는 마텐자이트는 열처리를 강하게 하는 강수의 1개가 있던 물자에는 보다는 수소 취약화와 같은 약하게 하는 현상에 더 과민합니다. 유사하게, 단련되지 않는 마텐자이트는 마텐자이트가 부드럽게 한 물자 보다는 부수는 염화물 응력 부식에 더 과민합니다.

이 합금은 정체되는 바닷물에 있는 부식 또는 균열 부식에 감염되기 쉽습니다.

그것에는 petrochemicalm, 가공 식품 및 제지 산업에 있는 부식에 동일한 저항이 때문에 304L 급료 있기.



9 산화 저항

17-4PH의 산화 저항은 유형 430의 그것보다 유형 410 같이 12% 크롬 합금의 그것보다 우량합니다, 그러나 경미하게 열등한. 강하게 하는 강수는 지상 산화를 일으킬 것입니다.



10 열처리

17-4PH는 단련된 상태에서 비치합니다. 이것은 또한 해결책을 열처리 조건에게 불립니다, 또는 조건 A. Annealing는 1950℉ (1065℃)에 대략 1900℉ (1040℃)에 대우하고 실내 온도에 냉각하는 열에 의해 지휘됩니다. 이 조건에서는, 물자는 martensitic 구조를 소유합니다. martensitic 구조로, 17-4PH 합금은 단련한 상태에 있는 상대적으로 고강도 그리고 경도를 소유합니다. 물자의 힘 그리고 경도는 일반적으로 나이 든 상태에 H1150에서 약간 더 낮습니다.

스테인리스를 강하게 하는 17-4PH 강수에 사용된 열처리는 아래에 요약됩니다.

조건	온도	시간
H900	900±10℉ (482±5℃)	± 60 min. 5 min.
H925	925±10℉ (496±5℃)	± 4 hrs 0.25 hr
H1025	1025±10℉ (552±5℃)	± 4 hrs 0.25 hr
H1075	1075±10℉ (579±5℃)	± 4 hrs 0.25 hr
H1100	1100±10℉ (593±5℃)	± 4 hrs 0.25 hr
H1150	1150±10℉ (621±5℃)	± 4 hrs 0.25 hr
SA693에서 조건 H1150-M	1400±10℉ (760±5℃) 2 Hours+ 1150±10℉ 4 시간



11 과정

관 → 난방 → 뜨거운 날카로운 → 냉각에게 → 끝마무리 → 소금물에 절이는 → 기름을 바르기 비우는 공백 → 껍질을 벗김 →

→ 냉각 압연 →는 → 관 절단 → 소금물에 절이는 → 검사 → 패킹을 곧게 펴는 → 열처리 →를 탈지합니다.

또는

관 → 냉각 압연하거나 당기는 →를 기름을 바르는 → 안 구멍 드릴링 →를 비우는 공백 → 껍질을 벗김 →는 탈지합니다

→ 밝은 어닐링 → 곧게 펴는 → ID와 OD 표면 닦는 → 검사 → 패킹.



12 차원

차원에 있는 허용한 변이

OD 범위	OD		ID		무게
	에서.	mm	에서.	mm	±%
, 그러나 3/32를 포함하여 아닙니다 (0.094) 안으로까지. (2.38 mm)	+0.002 -0.000	+0.050 -0.000	+0.000 -0.002	+0.000 -0.050	10
3/32 (0.094) 안으로. (2.38 mm) 그러나 3/16를 포함하여 아닙니다 (0.188) 안으로. (4.76 mm)	+0.003 -0.000	+0.080 -0.000	+0.000 -0.003	+0.000 -0.080	10
, 1/2 (0.500) 안으로에, 그러나를 포함하여 아닙니다 3/16. (12.70 mm)	+0.004 -0.000	+0.100 -0.000	+0.000 -0.004	+0.000 -0.100	10



13 확 타오르는 시험

관 대략 4의 단면도 in. (101.6 mm) 발적의 입에 관이 뒤에 오는 백분율에 하자를 부수거나 보여줄 없이 확장될 때까지 길이로 서 있을 것입니다 60°included 각이 있는 공구로 확 타오르:

외부 직경에 안쪽 직경의 비율	안쪽 직경, %의 최소한도 확장
0.9	21
0.8	22
0.7	25
0.6	30
0.5	39
0.4	51
0.3	68



14 액체정역학의, 공기 수중 압력 시험, 또는 비파괴적인 전기 시험

각 관은 액체정역학 시험, 공기 수중 압력 시험, 또는 비파괴적인 전기 시험을 복종될 것입니다.

사용될 시험의 유형은 구매발주에서 제조자의 선택권에, 특별한 다른 규정이 없으면 있을 것입니다.

액체정역학 시험

각 관은 1000 psi (6.89MPa)를 초과하지 않는 시험 압력으로 액체정역학 시험을 복종될 것입니다.



공기 수중 압력 시험

각 관은 뒤에 오는 방정식 또는 500 psi로 (3.4 MPa) 주어지는 것과 같이 시험 압력으로 공기 수중 압력 시험을 더 적은은이다 어느것이건, 복종될 것입니다: P=2St/D

곳에:

P = 공기의 압력, psi 또는 MPa

S = 16,000 psi (110.3 MPa)의 허용가능한 섬유 긴장,

t = 지정된 벽 간격, 안으로. 또는 mm,

D = 지정된 외부 직경, 안으로. 또는 mm.



비파괴적인 전기 시험

각 관은 a를 가진 불완전 검출 가능한 비파괴적인 전기 시험을 복종될 것입니다

벽 간격의 10%년 0.002를 in 초과하는 깊이. (0.05mm), 더 중대하다 어느것이건이. 테스트는 0.125 이하 크기에 in 요구되지 않을 것입니다. (3.18 mm) 외부 직경에서. 그러나, 구입자의 선택권에, 0.125 이하 직경에 in 당겨질 배관. 동안 0.156에서 범위에서 in 시험되 일지모른. (3.97mm) 0.125에 in. 더 이상의 감소가 하기 전에 외부 직경 및 있는 어떤 결점든지 밖으로 추려질 것입니다.



15의 제품 수용량

OD: 0.25-8.0 mm

무게: 0.065-3.0 mm

동심도: 좋은

Straightness: ≤1mm/m

표면: 2B의 바륨, 거울은, 지상의, 수동적인 표면을 분사했습니다.

어닐링 표면, 정밀한 그림 밝은 표면 Ra≤0.8μm, 정밀하게 닦은 ID 및 OD Ra≤0.2-0.4μm. (가능한 ra 0.1μm 요구에 의하여).



16 표준 규격

GB/T 3090 스테인리스 작은 직경 이음새가 없는 강철 관

의학 기계장치 제조를 위한 GBT 18457 스테인리스 바늘

외과 임플란트를 위한 스테인리스 GB 4234

YBT 4513-2017 의학 가스 및 진공을 위한 용접된 스테인리스 관

일반 서비스를 위한 이음새가 없고는 용접된 오스테나이트계 스테인리스 배관 (작 직경)를 위한 ASTM A632 표준 규격

수술 금속 물자 - 부 1 가공하는 스테인리스를 위한 ISO 5832-1-2016 임플란트

의료 기기 필요조건과 시험 방법의 제조를 위한 ISO 9626-2016 스테인리스 바늘 배관

SAE AMS 5643R 강철 부식 - 저항하는 막대기 철사 위조 배관 및 반지 (S17400)



17 경쟁 이점

(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허가 주어진 기술.

(4) 고성능.



18의 사업 기간

최소 주문량	양도할 수 있는
가격	양도할 수 있는
포장 세부사항	물은, 항해에 적당한 수송, 플라스틱 상자 막습니다
표	순서에 의하여
배달 시간	60-90 일
지불 기간	T/T, 보자마자 L/C, D/P
공급 능력	20 미터톤/달
