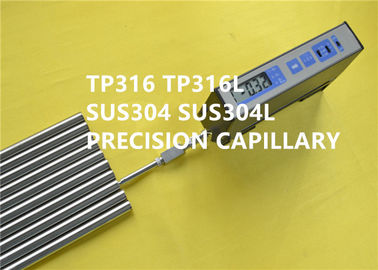

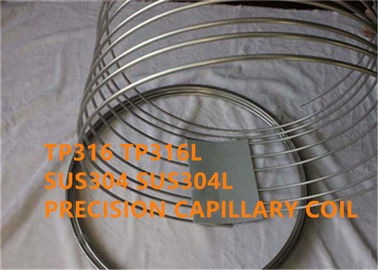

TP316/SUS316L 부식 - 저항하는 스테인리스 모세관 좋은 용접 성과

의학 관을 위한 TP316, TP316L, SUS316, SUS316L 모세관, 전자 microtube, 광섬유 부속품 등



1개의 제품

TP316, TP316L, SUS316, SUS316L 용접되거나 이음새가 없는 모세관.



2개의 동등물 지적

UNS S31600, X5CrNiMo17-12-2, W.Nr. 1.4401, 0Cr17Ni12Mo2

UNS S31603, X2CrNiMo17-12-2, X2CrNiMo17-12-3, X2CrNiMo18-14-3, W.Nr. 1.4404, 1.4432, 1.4435, 00Cr17Ni14Mo2



3 신청

(1) 주입 빵꾸 주사통을 위한 주사통과 같은 의학 관.

(2) 온갖 산업 관, 작은 정밀도 스테인리스 관, 분배 주사통.

(3) 온도 가이드 관, 전자 온도계, 열전대 보호 관, 바베큐 온도 조사 관, 계기 보호 관, 감지기 관, 바베큐 문지름 관, 보온장치 관, 계기 관, 온도계 스테인리스 관, 미생물학 기술설계 관.

(4) 핵심 보호자, 펜 홀더

(5) 각종 전자 microtubes, 광섬유 부속품, 광학적인 믹서

(6) 장식 못을 가진 Horological 기업, T 막대기 또는 나사, 시계 벨트 이음쇠, 주옥 펀치 바늘

(7) 온갖 안테나 관, 자동차 꼬리 안테나 관, 잡아당기기 막대 안테나 관, 뻗기 막대, 휴대전화 뻗기 안테나 관, 소형 안테나 관, 온갖 스테인리스 안테나.

(8) 레이저 조각 장비를 위한 스테인리스 관

(9) 낚시 도구 관, 낚시대 관

(10) 온갖 식음 산업은, 공급관 배관합니다

(11) 각종 첨필 관, 휴대폰 첨필, 컴퓨터 첨필 관



4 개관

TP316는 주로 그것에게 특별한 부식 저항하는 구조를 주기 위하여 몸리브덴이 추가되는 식품 산업 및 외과 장비에서 사용된 TP304 후에 둘째 가는 널리 이용되는 스테인리스, 입니다. 그것은 또한 “바다 강철”로 TP304 보다는 염화물 부식에 더 나은 저항이 있기 때문에 사용됩니다. TP316 스테인리스는 좋은 플라스틱, 강인성, 찬 개악을 포함하고 용접 가공 성과, 또한 좋은 고열 힘이 있습니다.

TP316L에는 TP316 보다는 경미하게 더 나쁜 고열 성과가 있습니다, 그러나 그것의 내식성은 TP316의 그것 보다는 더 낫습니다. 2-3% 몸리브덴의 낮은 탄소 함량 그리고 내용, 소금 및 각종 무기산 및 유기산 기초 소금을 감소시키기의 내식성 때문에 개량됩니다, 그 사이에 그것의 고열 힘은 또한 개량됩니다. TP316L에는 SUS316 보다는 더 낮은 탄소 함량이 있습니다, 그래서 TP316 보다는 더 나은 입자 간 내식성 그리고 더 높은 고열 포복 힘이 있습니다.

전형적인 특성

(1) 냉각 압연한 제품에는 좋은 외관 광택이 있습니다

(2), 내식성 Mo (2~3%)의 추가 때문에, 특히 움푹 들어가게 하는 저항은 우수합니다

(3) 우수한 고열 힘

(4) 우수한 작동 소입성 (기계로 가공 후에 약한 자기)

(5) 견고한 솔루션 국가의 상태에서 비 자석.

(6) 좋은 용접 성과.



5 화학 성분 (wt %):

급료	C	Mn	Si	P	S	크롬	Ni	Mo	N
TP316	≤0.08	≤2.00	≤0.75	≤0.035	≤0.030	16.0-18.0	11.0-14.0	2.0-3.0	≤0.11
TP316L	≤0.03	≤2.00	≤0.75	≤0.035	≤0.030	16.0-18.0	12.0-15.0	2.0-3.0	≤0.11



6개의 육체적인 불변의 것

급료	조밀도	녹는 범위	전기 저항력 비율	비열
	g/cm ³	℃	μΩNaN	j/g.k
TP316	8.03	1375-1450년	73.00	0.45
TP316L	8.03	1375-1450년	76.98	0.42



7 기계적 성질

물자는 아래에 테이블에서 지정된 장력 재산에 관해서는 필요조건에 따를 것입니다.

이 기계적 성질은 배관 1/8에 in 적용합니다. (3.2 mm)와 0.015에 의하여 외부 직경에서 더 큰 in. (0.38 mm) 벽 간격에서와 더 무거운.

더 작은 크기는 유효하 도표 2에 지정된 최소한도 장력 강도를 만나; 그러나, 항복 강도는 일반적으로 그런 크기에 결의가 굳지 않고, 최소한도 신장은 25%일 것입니다.

급료	추천된 열처리	장력 강도 σb MPa	항복 강도 Rp0.2 %	신장 δ5%	경도
TP316	1010-1150°C 급류 냉각	≥520A	≥205AB	≥35B	≤187HB
TP316L	1010-1150°C 급류 냉각	≥520A	≥205AB	≥35B	≤187HB

급료 TP 316L에는 70 ksi의 최소한도 장력 강도 (485 MPa) 및 25 ksi의 최소한도 항복 강도가 있을 것입니다 (170 MPa).

B 항복 강도는 일반적으로 더 작은 배관 크기에 in 결의가 굳지 않습니다 1/8. (3.2mm) 외부 직경 또는 0.015 더 얇게에서 in. (0.38 mm) 벽, 그래서 항복 강도는 그런 크기에 요구되지 않습니다. 더구나, 이 더 작거나 더 얇은 크기에 요구된 최소한도 신장은 25%입니다.



8 열처리

견고한 솔루션

목적은 강철에는 가장 높은 내식성이 있다 그래야, 실내 온도에 단일 위상 오스테나이트 미세를 얻기 위하여 완전히 실내 온도에 오스테나이트에서, 녹고 유지된 만들기 위한 것입니다 탄화물을.

견고한 솔루션 처리의 가열 온도는 1010-1150°C 사이에서 일반적으로 있고, 탄소 함량에 따라 적합하게 조정됩니다. 물 냉각 같이 빠른 냉각에 의하여 따르는.



포스트 용접 어닐링

모든 표준 용접 방법은 용접을 위해 유효합니다. 용접은 목적에 따라 용접을 위해, 316Cb 316L 또는 309Cb 스테인리스 충전물 막대 또는 전극 사용될 수 있습니다 때.

제일 내식성을 얻기 위하여는, 316 스테인리스의 용접 단면도는 용접 후에 단련될 필요가 있습니다. 316L 스테인리스를 위해, 요구되는 포스트 용접 어닐링 없음.



9 과정

관 → 난방 → 뜨거운 날카로운 → 냉각에게 → 끝마무리 → 소금물에 절이는 → 기름을 바르기 비우는 공백 → 껍질을 벗김 →

→ 냉각 압연 →는 → 관 절단 → 소금물에 절이는 → 검사 → 패킹을 곧게 펴는 → 열처리 →를 탈지합니다.

또는

관 → 냉각 압연하거나 당기는 →를 기름을 바르는 → 안 구멍 드릴링 →를 비우는 공백 → 껍질을 벗김 →는 탈지합니다

→ 밝은 어닐링 → 곧게 펴는 → ID와 OD 표면 닦는 → 검사 → 패킹.



10 차원

차원에 있는 허용한 변이

OD 범위	OD		ID		무게
	에서.	mm	에서.	mm	±%
, 그러나 3/32를 포함하여 아닙니다 (0.094) 안으로까지. (2.38 mm)	+0.002 -0.000	+0.050 -0.000	+0.000 -0.002	+0.000 -0.050	10
3/32 (0.094) 안으로. (2.38 mm) 그러나 3/16를 포함하여 아닙니다 (0.188) 안으로. (4.76 mm)	+0.003 -0.000	+0.080 -0.000	+0.000 -0.003	+0.000 -0.080	10
, 1/2 (0.500) 안으로에, 그러나를 포함하여 아닙니다 3/16. (12.70 mm)	+0.004 -0.000	+0.100 -0.000	+0.000 -0.004	+0.000 -0.100	10



11 확 타오르는 시험

관 대략 4의 단면도 in. (101.6 mm) 발적의 입에 관이 뒤에 오는 백분율에 하자를 부수거나 보여줄 없이 확장될 때까지 길이로 서 있을 것입니다 60°included 각이 있는 공구로 확 타오르:

외부 직경에 안쪽 직경의 비율	안쪽 직경, %의 최소한도 확장
0.9	21
0.8	22
0.7	25
0.6	30
0.5	39
0.4	51
0.3	68



12 액체정역학의, 공기 수중 압력 시험, 또는 비파괴적인 전기 시험

각 관은 액체정역학 시험, 공기 수중 압력 시험, 또는 비파괴적인 전기 시험을 복종될 것입니다.

사용될 시험의 유형은 구매발주에서 제조자의 선택권에, 특별한 다른 규정이 없으면 있을 것입니다.

액체정역학 시험

각 관은 1000 psi (6.89MPa)를 초과하지 않는 시험 압력으로 액체정역학 시험을 복종될 것입니다.



공기 수중 압력 시험

각 관은 뒤에 오는 방정식 또는 500 psi로 (3.4 MPa) 주어지는 것과 같이 시험 압력으로 공기 수중 압력 시험을 더 적은은이다 어느것이건, 복종될 것입니다: P=2St/D

곳에:

P = 공기의 압력, psi 또는 MPa

S = 16,000 psi (110.3 MPa)의 허용가능한 섬유 긴장,

t = 지정된 벽 간격, 안으로. 또는 mm,

D = 지정된 외부 직경, 안으로. 또는 mm.



비파괴적인 전기 시험

각 관은 a를 가진 불완전 검출 가능한 비파괴적인 전기 시험을 복종될 것입니다

벽 간격의 10%년 0.002를 in 초과하는 깊이. (0.05mm), 더 중대하다 어느것이건이. 테스트는 0.125 이하 크기에 in 요구되지 않을 것입니다. (3.18 mm) 외부 직경에서. 그러나, 구입자의 선택권에, 0.125 이하 직경에 in 당겨질 배관. 동안 0.156에서 범위에서 in 시험되 일지모른. (3.97mm) 0.125에 in. 더 이상의 감소가 하기 전에 외부 직경 및 있는 어떤 결점든지 밖으로 추려질 것입니다.



13의 제품 수용량

OD: 0.25-8.0 mm

무게: 0.065-3.0 mm

동심도: 좋은

Straightness: ≤1mm/m

표면: 2B의 바륨, 거울은, 지상의, 수동적인 표면을 분사했습니다.

어닐링 표면, 정밀한 그림 밝은 표면 Ra≤0.8μm, 정밀하게 닦은 ID 및 OD Ra≤0.2-0.4μm. (가능한 ra 0.1μm 요구에 의하여).



14 표준 규격

GB/T 3090 스테인리스 작은 직경 이음새가 없는 강철 관

의학 기계장치 제조를 위한 GBT 18457 스테인리스 바늘

외과 임플란트를 위한 스테인리스 GB 4234

YBT 4513-2017 의학 가스 및 진공을 위한 용접된 스테인리스 관

일반 서비스를 위한 이음새가 없고는 용접된 오스테나이트계 스테인리스 배관 (작 직경)를 위한 ASTM A632 표준 규격

수술 금속 물자 - 부 1 가공하는 스테인리스를 위한 ISO 5832-1-2016 임플란트

의료 기기 필요조건과 시험 방법의 제조를 위한 ISO 9626-2016 스테인리스 바늘 배관

SAE AMS 5643R 강철 부식 - 저항하는 막대기 철사 위조 배관 및 반지 (S17400)



15 경쟁 이점

(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허가 주어진 기술.

(4) 고성능.



16의 사업 기간

최소 주문량	양도할 수 있는
가격	양도할 수 있는
포장 세부사항	물은, 항해에 적당한 수송, 플라스틱 상자 막습니다
표	순서에 의하여
배달 시간	60-90 일
지불 기간	T/T, 보자마자 L/C, D/P
공급 능력	20 미터톤/달
