제품 상세 정보:
|
재료: | 불순물 C-22, UNS N06022, 완전히 오스테니틱 진보적 내식 합금 | ||
---|---|---|---|
하이 라이트: | 고강도 특수 합금,고온 합금,고성능 합금 22 bar |
고성능 합금 22 (C-22, N06022) 막대기, 관, 지구, 위조, 화학과 석유화학 가공을 위한 철사
1개의 제품
화학과 석유화학 가공을 위한 고성능 합금 22 (합금 C-22, UNS N06022) 반 제품

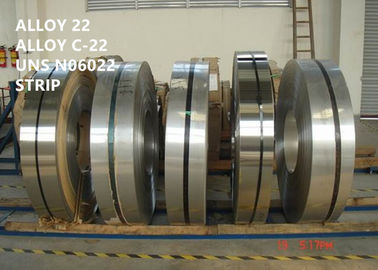

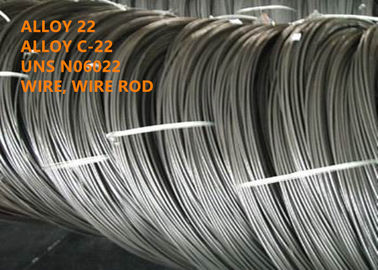

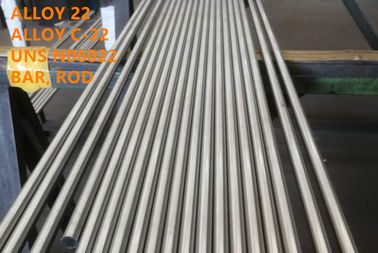

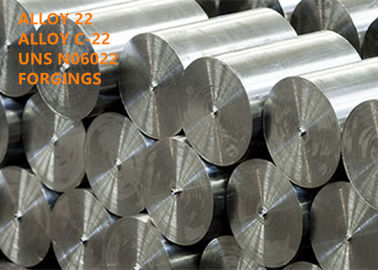

합금 22 표준 반 제품 모양은 장을 포함하고, 둥근 막대기, 편평한 막대기, 위조, 육각형, 반지, 원판 및 철사 벗기고, 도금합니다.
2개의 동등물 지적
합금 C-22, UNS N06022, W.Nr. 2.4602, NiCr21Mo14W (DIN), NiCr21Mo14W3 (ISO), Inconel® 합금 22의 VDM® 합금 22의 Nicrofer 5621 hMoW, Hastelloy® C-22®
3 개관
합금 22는 높은온도에 수성 부식 및 공격 둘 다에 저항을 제안하는 완전히 오스테나이트계 진보된 부식 저항하는 합금입니다. 이 합금은 일반 부식, 벽공, 균열 부식, 입자 간 공격, 및 응력 부식 부수기에 특별하은 저항을 제공합니다.
4 신청
합금 22에는 화학물질과 석유 화학 산업에 있는 넓은 적용 분야가 있고 성분을 위해 촉매 체계를 위한 염화물을 그리고 포함하는 유기 과정에 있는 사용됩니다. 물자는 뜨거운, contami- nated 무기물 산, 해결책, 유기산 (포름 산과 아세트산과 같은) 또는 바닷물에서 특히 효과적입니다.
다른 적용 분야는:
아세트산 생산
조제약 기업
정밀한 화학물질
5 화학 성분 (wt %):
ASTM B575에 의하여 도표 1 (wt %)
Fe | Ni | CO | 크롬 | Mo | W |
2.0-6.0 | 균형 | ≤2.5 | 20.0-22.5 | 12.5-14.5 | 2.5-3.5 |
C | Mn | Si | P | S | V |
≤0.015 | ≤0.50 | ≤0.08 | ≤0.020 | ≤0.020 | ≤0.35 |
구성의 ‘균형’에 *Reference는 그러나 그것이 그것 독점적으로 이다는 것을 다른 사람이 최소 양에서서만 출석하 지배하고 이것이 언급된 성분의 보장하지 않습니다.
Ni 크롬 Mo W 부식의 도표 2 전형적인 구성 - 저항하는 합금
이 테이블은 다른 유사하게 합금한 물자와 합금 22의 결합한 합금 내용 (Cr+Mo+W+Nb)를 비교합니다.
합금 | UNS 아니. | Wr.No | Fe | Ni | 크롬 | Mo | W 또는 Nb | PREN* |
686 | N06686 | 2.4606 | 1 | 57 | 20.5 | 16.3 | 3.9 | 50.8 |
22 | N06022 | 2.4602 | 2.5 | 59 | 21.5 | 14.1 | 3.1 | 47.3 |
C-276 | N10276 | 2.4819 | 6 | 57 | 15.5 | 16 | 3.9 | 45.4 |
625 | N06625 | 2.4856 | 3 | 62 | 22 | 9 | 3.6Nb | 40.8 |
C-4 | N06455 | 2.4611 | 2 | 66 | 16 | 16 | - | 40 |
6개의 유형 자산
20°C에 조밀도: 0.311 lb/in3 (8.61g/cm3)
녹는 범위: 1351-1387°C (2464-2529°F)
비열: 0.091Btu/lb•°F (381J/kg•°C)
200 에르스텟 (15.9 kA/m)에 침투성: ≤1.001
전기 저항력: 730.7 옴•circ mil/ft, 1.215 microhm•m
Young 계수 (동적인) 30.3x103 ksi. (209 GPa)
팽창 계수 70-200°F, 6.90 x 106 in/in•°F (21-193°C, 12.42 m/m•°C)
7개의 기계적 성질
방과 증가시킨 온도에 뒤에 오는 최소값은 지정된 차원의 경도와 가로 시험 표본을 위한 해결책 단련한 상태에 적용합니다. 더 큰 차원을 위한 재산은 따로따로 동의되어야 합니다.
방과 높은온도에 도표 3 기계적 성질. VdTÜV 장 479에 따라 최소값
온도 | 항복 강도 Rp 0.2 | 항복 강도 Rp 1,0 | 장력 강도 Rm | 신장 A | ||||
°C | °F | MPa | ksi | MPa | ksi | MPa | ksi | % |
20 | 68 | 310 | 45 | 335 | 48.6 | 690-950 | 100-138 | 45 |
100 | 212 | 270 | 39.2 | 290 | 42.1 | |||
200 | 392 | 225 | 32.6 | 245 | 35.5 | |||
300 | 300 | 195 | 28.3 | 215 | 31.2 | |||
400 | 752 | 175 | 25.4 | 195 | 28.3 |
실내 온도에 도표 4 기계적 성질. VdTÜV 장 479에 따라 최소값
제품 모양 | 차원 | 항복 강도 Rp 0,2 | 항복 강도 Rp 1,0 | 장력 강도 Rm | 신장 A | ||||
mm | 에서 | MPa | ksi | MPa | ksi | MPa | ksi | % | |
판 | ≤ 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
코일 | ≤ 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
판 | 3-50 | 0.118-1.97 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
막대기 | 10-90 | 0.394-3.54 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
ISO V 노치 충격 에너지 KV
최소값 | 최소값 |
20°C (68°F) | -196°C (- 321°F) |
120 J (88.5 ft·lbs) | 96 J (22.9 ft·lbs) |
1)3개 표본의 평균값. 단지 1개 가치만 최소한도 평균값의 밑에 30% 단지, 에 의하여 내리골지도. 가치는 또한 용접한 합동에 있는 열 영향 받은 지역을 신청합니다.
2)이 가치는 DIN EN ISO 148-1에 따라 정상적인 표본을서만 신청합니다. DIN EN ISO 148-1에 따라 왜소한 표본을 위해, 간격에 있는 표본 단면에 선형 인 노치 충격 강인성을 위해 나타난 최소값은 방식으로 감소되어야 합니다. 왜소한 표본을 위해 <5mm according="" to="" DIN="" EN="" ISO="" 148-1="">
8 내식성
매우 낮은 탄소와 실리콘 농도, 합금 22 때문에 뜨거운 형성하거나 용접에 있는 결정 입자 경계 disper- sions를 위한 아무 성향도 없습니다. 이 합금은 매체를 산화하고 감소시키기 모두를 가진 많은 화학 공정에서 용접될 때 그러므로 이용될 수 있습니다. 합금이 높은 크롬에 의하여, 몸리브덴 및 니켈 농도는 chlo- 탐 이온 공격에 저항하는 합니다. 텅스텐 농도 점진적 증가 이 저항. 합금 22는 셀루로스 공업에서 부닥칠 수 있는 그들과 같은 염소 가스, 차아염소산염 및 이산화 염소 해결책에 저항합니다. 합금은 산화 소금의 집중한 해결책에 우수한 저항이 특징입니다 (철 III와 구리 염화물과 같은)
9 미세
합금 22에는 입방의, 얼굴 중심에 있던 결정 구조가 있습니다.
10 작업 지시
합금 22는 니켈 합금을 위한 표준 절차에 의해 즉시 날조됩니다. 쉽게 형성된 뜨겁기도 하고 감기 이골 또한 기계로 가공될 수 있습니다.
가열
물자는 1100년과 900°C 사이 온도 편차에서 뜨겁 형성될 수 있습니다 (2012°F-1652°F) 물 또는 공기에서 식는 연속적인 급류에. 최선 재산을 달성하기 위하여 뜨거운 형성이 추천된 후에 열처리. 점점 뜨거워지기를 위해, 제품은 목적값까지 이미 가열되는 로에서 두어야 합니다.
찬 형성
합금 22에는 다른 오스테나이트계 스테인리스 보다는 더 높은 일 강하게 하 비율이 있습니다. 이것은 선정할 경우 고려되어야 해 장비를 형성하. 제품은 해결책 단련한 상태에 있어야 합니다. 중간 어닐링은 중요한 찬 형성 일에 필요합니다. 15% 이상 찬 형성을 위해, 새로운 해결책 어닐링은 지휘되어야 합니다.
열처리
해결책 어닐링은 1105년과 1135°C (2021-2075°F) 사이 온도에 일어나야 합니다.
식는 것은 물로 최적 부식 재산을 달성하기 위하여 가속되어야 합니다. 빠른 공기 냉각은 또한 더 적은 보다는 대강 1.5 mm의 간격에 실행될 수 있습니다.
기계로 가공
합금 22는 해결책 단련한 상태에서 기계로 가공되어야 합니다. 낮 합금 오스테나이트계 스테인리스와 비교하여 일 강하게 하기로 상당히 높은 추세 때문에, 낮은 절단 속도 및 너무 높지 않은 선정되어야 하는 급식 수준 및 절단 도구는 항상 관여되어야 합니다. 충분한 칩 깊이는 이전에 형성한 긴장 강하게 한 지역의 밑에 자르기 위하여 중요합니다. 대량 적당하고, 가급적이면 수성, 찬 형성 윤활유을 이용하여 최선 열 분산에는 안정되어 있는 기계로 가공 과정에 상당한 영향이 있습니다.
11 표준 규격
합금 22는 ASME 보일러의 밑에 압력 용기 및 성분 및 압력 용기 부호 단면도 VIII의 1250°F (677°C)까지 서비스를 위한 사단 1의 건축을 위해 승인됩니다. 합금은 또한 Werkstoffblatt 479의 밑에 VdTÜV에 의해 찬성됩니다.
막대, 막대기, 철사 및 위조 주식
ASTM B462 막대, 막대기 및 위조 주식
ASTM B564/ASME SB564 위조
ASTM B574/ASME SB574 막대, 막대기 및 철사
ASME 부호 사례 2226
ASME 부호 케이스 N-621
ISO 9723
ISO 9724
ISO 18274 철사
DIN 17752 막대 & 막대기,
DIN 17753 철사
DIN 17754 위조
NACE씨 0103/ISO 17945
NACE씨 0175/ISO 15156
VdTÜV 479
판, 장
ASTM B575/ASME SB575
ASTM B906/ASME SB906
ASME 부호 사례 2226
ASME 부호 케이스 N-621
ISO 6208
ISO 9722
DIN 17750
NACE씨 0103/ISO 17945
NACE씨 0175/ISO 15156
VdTÜV 479
지구
ASTM B575/ASME SB575
ISO 6208
ISO 18274
NACE MR0175/ISO 15156
관과 관
ASTM B619/ASME SB619
ASTM B775/ASME SB775에 의하여 용접되는 관
ASTM B622/ASME SB622
ASTM B829/ASME SB829 이음새가 없는 관
ASTM B626/ASME SB626
ASTM B751/ASME SB751에 의하여 용접되는 관
ASME 부호 사례 2226
ASME 부호 케이스 N-621
ISO 6207
DIN 17751
용접 제품
INCONEL 충전물 금속 622
AWS A5.14
ERNiCrMo-10
INCONEL 용접 전극 622
AWS A5.11
ENiCrMo-10
다른 제품 모양
ASTM B366/ASME SB366 이음쇠
DIN 17744 구성
12 경쟁 이점
(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허가 주어진 기술.
(4) 매우 순수성 용융 제련 과정: VIM + IG-ESR + VAR
(5) 우수한 고성능.
13의 사업 기간
최소 주문량 | 양도할 수 있는 |
가격 | 양도할 수 있는 |
포장 세부사항 | 물은, 항해에 적당한 수송, 선반의 표준 수출 패킹 막습니다 |
표 | 순서에 의하여 |
배달 시간 | 60-90 일 |
지불 기간 | T/T, 보자마자 L/C, D/P |
공급 능력 | 300 미터톤/달 |
