|
제품 상세 정보:
|
| 재료: | 스테인레스 강 17-4PH, S17400, SUS 630 안출된 공동 | ||
|---|---|---|---|
| 하이 라이트: | SUS 630 단조 이음매없는 튜브,스테인레스 스틸 17-4PH 단조 이음매없는 튜브,S17400 단조 이음매없는 튜브 |
||
1개의 제품

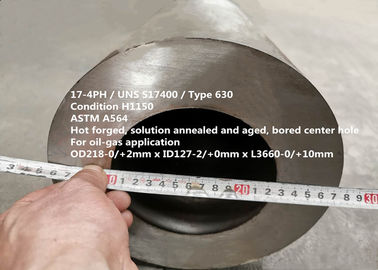

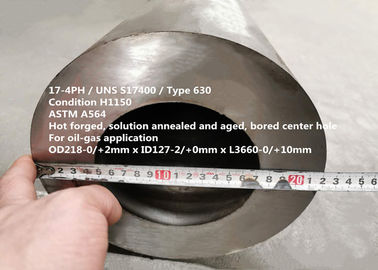

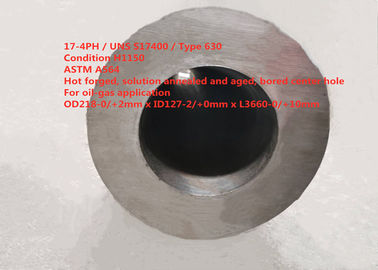

Martensitic 강수는 스테인리스 17-4PH (상태 H1100, H1150 등)를, SUS630의 S17400 두꺼운 벽 간격 위조한 이음새가 없는 관 강하게 했습니다
2개의 동등물 지적
0Cr17Ni4Cu4Nb (GB/T), AISI630 (ASTM), W.Nr. 1.4542, X5CrNiCuNb16-4 (DIN)
3 신청
(1) 기름 가스
(2) 석유화학 제품
4 개관
17-4PH는 요구 내식성의 온건한 수준과 함께 그리고 경도에 사용된 martensitic 스테인리스를 강하게 하는 크롬 니켈 구리 강수 고강도 신청입니다. 고강도 대략 600℉ (316℃)에 유지됩니다. 이 합금은 몇몇 명세에서 급료 또는 유형이라고 630 지정됩니다.
17-4PH는 단련한 상태에 있는 구조에서 martensitic 더 이고 합금에 있는 구리 포함 단계를 침전시키는 저온 처리에 의해 강화됩니다. 가족을 강하게 하는 강수에 있는 많은 합금과 비교하여, S17400 합금은 간단한 열처리를 요구합니다; 원하는 힘과 강인성의 조합에 따라서 1150℉ (621℃)에 범위 900℉ (482℃)에 있는 온도에 지휘되는 1개 단계 가공. 재산의 광범위는 이 1개 단계 열처리에 의해 일어날 수 있습니다. 경미하게 합금의 그것 보다는 더 적은이 S17700 또는 S15700를 좋아하더라도, 고강도가 900℉ (482℃) 범위에 있는 열처리에 의하여 생성합니다. 스테인리스를 강하게 하는 후반 강수는 일반적으로 단계가 더 열처리를 완료할 것을 요구합니다.
5 화학 성분 (wt %):
| Fe | Ni | Nb | 크롬 | Cu | Mo | Ta |
| Bal. | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
| C | Mn | Si | P | S | Nb+Ta | |
| ≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6개의 육체적인 불변의 것
조밀도: 7.86 g/cm ³ (0.284 lb/in ³)
융해점: 1400-1440℃
7 기계적 성질
실내 온도 장력 재산은 900℉ (482℃)에 있는 열처리로에 범위 1150℉ (621℃) 실질적으로 변화할 수 있습니다. 아래에 보여진 가치는 열처리를 강하게 하는 각종 강수를 위해 뿐 아니라 1950℉ (1066℃) 해결책 열처리를 위해 예상될지도 모르다 전형적인 실내 온도 재산입니다.
| 조건 | A | H900 | H1075 | H1150 | |
| 0.2% 상쇄 항복 강도 | ksi | 110 | 180 | 135 | 125 |
| MPa | 760 | 1,240 | 930 | 860 | |
| 궁극 장력 강도 | ksi | 150 | 195 | 155 | 145 |
| MPa | 1,030 | 1,340 | 1,070 | 1,000 | |
| 신장 (2"에 있는 백분율) | 8 | 10 | 10 | 10 | |
| 경도 록웰 C 가늠자 |
최대 38. (최대 363HB.) |
40-47 (388-444HB) |
33-39 (311-376HB) |
28-37 (277-352HB) |
|
8 내식성
17-4PH에는 다른 어떤 기준에 의하여 강하게 한 스테인리스에 우량한 내식성이 있습니다.
시험은 17-4PH의 내식성이 대부분의 매체에 있는 유형 304 스테인리스의 그것에 대등하다는 것을 보여주었습니다. 일반적으로 17-4PH 합금의 내식성은 hardenable 400의 시리즈 스테인리스의 그것보다 우량합니다. 스테인리스를 강하게 하는 것과 같이 다른 강수로, 17-4PH는 최고봉 힘에 부수는 응력 부식에 더 감염되기 쉽습니다. 따라서, 염화물 응력 부식 부수는 것이 가능성인 신청에서, 물자는 예정한 끝 사용과 호환이 되는 가장 낮은 경도를 일으키기 위하여 강하게 한 강수이어야 합니다. 이것은 적당한 최소한도 재산을 일으킬 고온에서 대우하는 열에 의해 행해집니다.
단련한 상태에 있는 물자는 서비스로 일반적으로 끼워넣으면 안됩니다. 이 조건에서는, 물자에는 단련되지 않는 마텐자이트 구조가 있고 나이 든 물자 보다는 보다 적게 연성이 있습니다. 단련되지 않는 마텐자이트는 예측할 수 없는 과민한 분쇄에 지배를 받을 지도 모릅니다. 부식성 환경에서는, 단련되지 않는 마텐자이트는 열처리를 강하게 하는 강수의 1개가 있던 물자에는 보다는 수소 취약화와 같은 약하게 하는 현상에 더 과민합니다. 유사하게, 단련되지 않는 마텐자이트는 마텐자이트가 부드럽게 한 물자 보다는 부수는 염화물 응력 부식에 더 과민합니다.
이 합금은 정체되는 바닷물에 있는 부식 또는 균열 부식에 감염되기 쉽습니다.
그것에는 petrochemicalm, 가공 식품 및 제지 산업에 있는 부식에 동일한 저항이 때문에 304L 급료 있기.
9 산화 저항
17-4PH의 산화 저항은 유형 430의 그것보다 유형 410 같이 12% 크롬 합금의 그것보다 우량합니다, 그러나 경미하게 열등한. 강하게 하는 강수는 지상 산화를 일으킬 것입니다.
10 열처리
17-4PH는 단련된 상태에서 비치합니다. 이것은 또한 해결책을 열처리 조건에게 불립니다, 또는 조건 A. Annealing는 1950℉ (1065℃)에 대략 1900℉ (1040℃)에 대우하고 실내 온도에 냉각하는 열에 의해 지휘됩니다. 이 조건에서는, 물자는 martensitic 구조를 소유합니다. martensitic 구조로, 17-4PH 합금은 단련한 상태에 있는 상대적으로 고강도 그리고 경도를 소유합니다. 물자의 힘 그리고 경도는 일반적으로 나이 든 상태에 H1150에서 약간 더 낮습니다.
스테인리스를 강하게 하는 17-4PH 강수에 사용된 열처리는 아래에 요약됩니다.
| 조건 | 온도 | 시간 |
| H900 | 900±10℉ (482±5℃) | ± 60 min. 5 min. |
| H925 | 925±10℉ (496±5℃) | ± 4 hrs 0.25 hr |
| H1025 | 1025±10℉ (552±5℃) | ± 4 hrs 0.25 hr |
| H1075 | 1075±10℉ (579±5℃) | ± 4 hrs 0.25 hr |
| H1100 | 1100±10℉ (593±5℃) | ± 4 hrs 0.25 hr |
| H1150 | 1150±10℉ (621±5℃) | ± 4 hrs 0.25 hr |
| SA693에서 조건 H1150-M | 1400±10℉ (760±5℃) 2 Hours+ 1150±10℉ 4 시간 | |
11 과정
위조 → 거친 기계로 가공 → 해결책 어닐링 → 노후화 → 센터 구멍 무료한 → 시험 & 검사
12의 제품 수용량
OD: 120-300 mm
ID: 50-200 mm
길이: 500-10,000mm
Straightness: ≤1mm/m
표면: 기계로 가공되는 거친
13 표준 규격
SAE AMS 5643R
ASTM A564
14의 사업 기간
| 최소 주문량 | 양도할 수 있는 |
| 가격 | 양도할 수 있는 |
| 포장 세부사항 | 물은, 항해에 적당한 수송, 플라스틱 상자 막습니다 |
| 표 | 순서에 의하여 |
| 배달 시간 | 30-60 일 |
| 지불 기간 | T/T, 보자마자 L/C, D/P |
| 공급 능력 | 1000 미터톤/달 |
담당자: Mr. lian
전화 번호: 86-13913685671
팩스: 86-510-86181887
