제품 상세 정보:
|
| 이름: | 항공 우주와 국방부를 위한 특별 합금 | 동등한 선임: | GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi(DIN), HR3(BS) |
|---|---|---|---|
| Fe: | ≤1.0 | Co: | 18.0-22.0 |
| Cr: | 14.0-15.7 | 즈르: | 0.070-0.15 |
| 하이 라이트: | 고성능 초합금,내식성 합금,합금 105 특수 합금 |
||
초초임계 열 터빈 날개, 위조, 벨소리, 파스너 기타 등등을 위한 불순물 105, Nimonic® 불순물 105
1개 제품
불순물 105, 초초임계 열 터빈 날개를 위한 Nimonic® 불순물 105, 항공기용 엔진 터빈 날개, 위조, 벨소리, 디스크, 부문, 볼트와 파스너, 기타 등등.
2 동등한 선임
GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi(DIN), HR3(BS)
3 애플리케이션
불순물 105는 열 터빈 날개, 초초임계 열 터빈의 주요한 고온 부품에 쓸 물질, 디스크, 항공기용 엔진 터빈 날개, 위조, 벨소리, 부문, 볼트와 파스너, 기타 등등을 위해 사용됩니다.
4 화학조성 (wt%) :
| Fe | Ni | Co | Cr | Ti | Cu | Mo | 즈르 |
| ≤1.0 | 균형 | 18.0-22.0 | 14.0-15.7 | 1.18-1.50 | ≤0.20 | 4.5-5.5 | 0.070-0.15 |
| Ｃ | Al | Mn | Si | Ｐ | Ｓ | 비 | |
| 0.05-0.17 | 4.5-4.90 | ≤0.40 | ≤0.25 | ≤0.015 | ≤0.010 | 0.003-0.010 |
5 물리 상수
비중 : 8.01 g/cm3 (0.289 파운드 / in3)
용융 범위 : 액상 온도 1345년' Ｃ, 고상선 온도 1290년' Ｃ.
6가지 기계적인 특성
인장물성 : 압출 성형 바는 다음에 위조했습니다
아래 표에서 주어지고 수치들 1과 2에서 도표로 제공한 자료는 3 스테이지 열처리 뒤에 다음에 안출된 압출 성형 바를 위해 인장물성을 대표합니다.
(실온에) 내력, (상승된 온도에) 내력에 0.002/min과 그 후에 0.1/min에 대한 변형률 0.005/min.
열처리 4 Ｈ / 1150년' C/AC + 16 h/1050-1065' C/AC + 16 h/850' C/AC
| 온도 'Ｃ | 0.1% 내력 | 0.2% 내력 | 인장 강도 |
5.65 위의 신장 √So, % |
단면 수축 % |
| MPa | MPa | MPa | |||
| 20 | 796 | 827 | 1180 | 16 | 16 |
| 100 | 760 | 793 | 1185 | 21 | 24 |
| 200 | 745 | 774 | 1188 | 24 | 34 |
| 300 | 739 | 766 | 1162 | 20 | 24 |
| 400 | 732 | 763 | 1126 | 23 | 33 |
| 500 | 748 | 782 | 1148 | 23 | 31 |
| 600 | 735 | 769 | 1111 | 22 | 32 |
| 700 | 739 | 768 | 1075 | 26 | 33 |
| 800 | 680 | 714 | 836 | 24 | 34 |
| 900 | 390 | 411 | 491 | 28 | 38 |
| 1000 | 152 | 156 | 189 | 43 | 60 |
| 1100 | 28 | 31 | 56 | 132 | 99 |
1 열처리 4h/1150' C/AC + 16h/1050-1065' C/AC + 16h/850' C/AC을 그림으로 나타냅니다
2 열처리 4h/1150' C/AC + 16h/1050-1065' C/AC + 16h/850' C/AC을 그림으로 나타냅니다
7 부식 저항성
공기에서 산화
표 7-1 연속 히팅이 100 시간 뒤에 체중 감량 (mg/cm2)를 물때를 벗겼습니다
| 800' Ｃ | 900' Ｃ | 950' Ｃ | 1000년' Ｃ | 1100년' Ｃ |
| 0.11 | 0.49 | 0.99 | 1.43 | 6.41 |
테이블 7-2 주기식 난방 (매 24 하스마다 실온으로 냉각하 ) 100 시간 뒤에 체중 감량 (mg/cm2)를 물때를 벗겼습니다
| 800' Ｃ | 900' Ｃ | 950' Ｃ | 1000년' Ｃ | 1100년' Ｃ |
| ― | 1.19 | 1.59 | 1.61 | 13.3 |
표 7-3 주기적 가열 (노, 5 분 외부 노에서 15 분)
| 온도 | 최대 사이클 온도에 (h)를 깨는 시작에 대한 타임즈 지의 | 최대 사이클 온도에 (mg/cm2/h)를 깨는 비율의 | 최대 사이클 온도에 있는 100 Ｈ (mg/cm2)의 중량 변화의 |
| 'Ｃ | 'Ｃ | 'Ｃ | 'Ｃ |
| 890 | >1000 | ― | 0.66 |
| 910 | >1000 | ― | 1.05 |
| 990 | 600 | 0.15 | -51.9 |
| 1010 | 300 | 0.408 | -229 |
| 1090 | 150 | 0.946 | -748 |
| 1110 | 75 | 1.17 | -955 |
아황산 가스를 포함하는 환경에 대한 표 7-4 저항
| 환경 | 1000 시간 뒤에 있는 디스케일된 체중 감량 (mg/cm2)에서 | |||
| 600' Ｃ | 700' Ｃ | 800' Ｃ | 1000년' Ｃ | |
| 3% 아황산 가스 아르곤 | 1.6 | 8.7 | 15 | ― |
| 3% 아황산 가스 공기 | 2.3 | 1.1 | 0.6 | 0.6 |
| 3% SO2-5% O2 아르곤 | 2.1 | 0.5 | 0.6 | 2.1 |
8 작업 명령
열간가공
불순물 105는 뜨겁게 온도 범위 1050-1200' Ｃ에 작용될 수 있습니다.
가열 냉각
불순물 105의 공정간 담금질은 Ｃ가 유동층 급랭의 공기 냉각법에 의해 따른 1150년'에 실행되어야 합니다. 심한 표면 크래킹이 열 충격으로부터 유래할 수 있는 것처럼 물 담금질은 권고되지 않습니다.
기계가공
불순물 105는 모든 가공 오퍼레이션을 위한 완전히 열 처리 조건에 있어야 합니다. 높은 경도 범위 320-385 HV가 텅스텐 카바이드 팁 공구의 사용을 필요로 합니다. 삭감이 있다면 고속강 쇼크-프루프 도구는 사용될 수 있습니다 간헐적 자연의.
열처리
권고된 열처리는 예정된 서비스 상태에 의존합니다.
2 열처리는 다음과 같이 권고됩니다 :
(a) 4 Ｈ / 1150년' C/AC+16 h/1050-1065' C/AC+16h/850' C/AC
(b) 4 Ｈ / 1125년' C/AC+16 h/850' /AC
일반적으로, 열처리 (a)는 더 레인지 850-950' Ｃ에 작동 온도에 최적 장기의 크리프 강도와 연성을 위해 의도됩니다. 열처리 (b)는 근본적 중요성의 장기 특성이가 아니는 사용되고 인장 강도일 수 있습니다, 신장과 충격 강도가 700' Ｃ에 고온을 위로 운영하여를 위해 개선될 수 있습니다. 열처리 (b)를 적용할 때, 1125년' Ｃ부터 식는 것 요소의 포장을 마무리하기 위해 자유로이 개최되고, 연체된 요금이 아니다는 것을 보증하는 것은 필수적입니다.
이러한 열처리의 사용의 예는 다음과 같습니다 :

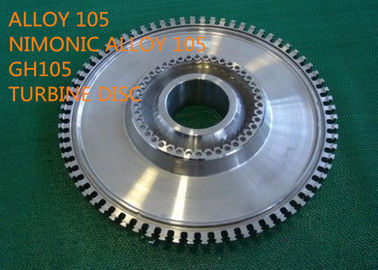

(a) 터빈 날개, 디스크, 위조와 고리부, 그것의 모두가 만들어지거나 다음에 추운 정교한 개시 주식으로서, 밀려나는 것으로서로부터 생산될 수 있습니다

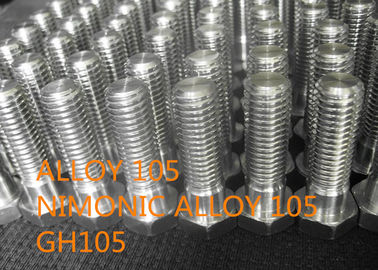

(b) 사출되고 추운 정교한 바 또는 부문이 시작하는 주식으로서 권고되는 볼트와 파스너.
9 표준 명세서
BS. HR3 군인 숙사, 바와 위조
AICMA Ni-P61-HT 군인 숙사, 바와 위조
스웨덴 방어 자료 관리 MH.14 안출된 바
DIN 선임 NiCo20Cr15MoAlTi 안출된 바
프랑스 규격 협회 NCKD 20ATv AECMA 프엔 2179-2181
10 경쟁 우위
(1) 연구의 50년 경험 보다 더 과 고온 합금, 부식 저항합금, 정확성 불순물, 내화 합금, 레어메탈과 귀금속재와 제품에서 발달합니다.
(2) 6 주 핵심 연구소와 보정 센터.
(3) 특허 기술.
(4) 고성능.
11 사업 조건
| 최소 명령량 | 교섭할 수 있습니다 |
| 프라이스 | 교섭할 수 있습니다 |
| 패키징 세부 사항 | 바다는 방해가 됩니다, 항해에 적합한 수송, 비 훈증 나무상자 |
| 마크 | 명령에 따라서 |
| 배달 시간 | 60-90 일 |
| 지불 기간 | 전신환, 보자마자 L/C (신용장), D/P (지급도 조건) |
| 공급 능력 | 200 미터톤 / 달 |
