날개 파 발전기 성분과 같은 항공 우주를 위한 AISI 440C 스테인리스 밝은 막대기

1개 제품

날개가 발생기 성분을 흔든다는 것을 그와 같은 최고급의 적용성을 위한 세계 첫번째 칼스 질 스테인레스 강 AISI 440C (UNS S44004) 밝은 철근

2 동등한 선임

UNS S44004, X105CrMo17, W.Nr.1.4125는 440C, 9Cr18Mo, 102Cr17Mo, SAE 51440C를 의심합니다

3가지 개관

AISI 440C 스테인레스는 고탄소와 크로미움 콘탠츠와 마르텐사이트계 스테인레스 강이고, 스테인레스성에 용접부의 최고경도시험을 제공하기를 계획했습니다. 그것은 베어링 강철로서 주로 사용되었고, 완화된 조건 외에 굳어진 것에서 사용됩니다. 히트-트리티드 때, 440C 스테인레스는 (로크웰 Ｃ 60에 대하여) 어떠한 스테인레스 강의 가장 높은 견고성을 이룹니다.

열처리 뒤에, 그것은 모든 스테인레스 합금의 가장 높은 강도, 견고성과 마모 방지를 이룰 수 있습니다. 오스테니틱 등급과 비교하여, 440C는 304에 비슷한 적당한 부식 저항성을 가지고 있습니다. 스테인레스 강판의 이 등급은 열처리를 통하여 경화될 수 있지만, 그러나 기계가공이 소둔 상태에 낫고, 한때 경화되는 것으로 극단적으로 힘들게 됩니다.

최고 저항력은 딱딱해지고 광택이 나는 것을 통하여 달성될 수 있고 440C 강의 특성이 그것을 칼날에 이상적이고 외과적인 블레이드와 같은 기구를 줄이게 합니다. 한때 경화된 이 등급은 예리한 모서리를 잡고, 부식에 저항하고, 가까운 미러 마감에 닦일 수 있습니다. 웨어에 저항하기 위한 그것의 어려움과 능력은 440C 스테인레스 강에게 끌과 볼 베어링과 같은 도구를 위한 좋은 선택을 만들어줍니다.

4가지 장점

(1) 세계 수준 최고의 품질

(2) 초고순도 (8ppm보다 낮은 예시용 산소를 위해)

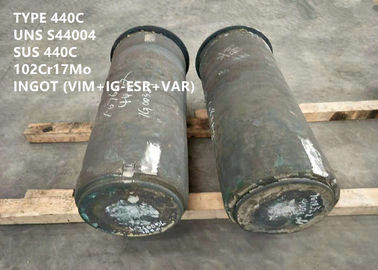

     초순도 제련 공정 VIM + IG-ESR + VAR

(3) 초고속 강도 (예를 들면 1400MPa 보다 더 항복 강도)

5 주요 응용 프로그램

가혹한 근무 조건 하에 초고순도와 극단적 고강도를 요구하는 항공기 날개 파 발생기와 같은 부담스러운 핵심 구성 요소와 최고급 장비를 위해.

참조를 위한 위에서 말한 테스트 리포트.

6 화학조성 (wt%) :

7 물리적 특성

비중 : 7.62 g/cm3 (0.275lb/in3)

212' Ｆ에 대한 평균 비열 32 : 0.11 Btu/lb/' Ｆ

평균 열 팽창율 32 내지 212' Ｆ : 5.60 Ｘ 10-6 in/in/' Ｆ

열전도율 : 212' Ｆ, 168.0 BTU-in/hr/ft2/' Ｆ

탄성 계수 29.0 Ｘ 103 크시

전기적 resistivity70' Ｆ : 361.0 오옴 CIR 밀리리터 / ft

8 부식 저항성

많은 원유제품과 유기 재료제를 포함하여, 정상적 가정 환경과 매우 온화한 산업 환경에서 스테인레스 강 440C 방부제 부식.

이 등급은 완화된 조건 외에 굳어진 것에서 사용됩니다. 최적 부식 저항성은 더 좋은 탄화액을 보증하기 위해 2000oF (1093oC)로부터 딱딱해짐으로써 획득됩니다.

그러나, 주의는 지나친 입자 조잡을 피하기 위한 2000oF (1093oC)에 시간을 최소화하기 위해 잡혀야 합니다. 최고 부식 저항성을 위해, 템퍼링 온도는 약 800oF (427oC)보다 낮아야 합니다.

최적 부식 저항성을 위해, 표면은 작성되고 진행해서 적용된 스케일, 윤활유, 이물질 입자와 도료가 없습니다. 부분의 제작 뒤에, 세정과 / 또는 패시베이션은 고려하여야 합니다.

9 역학적 성질

전형적 실온 기계적인 특성

하르드네드 1900' Ｆ (1038년' Ｃ), 오일은 끄고 600' Ｆ (316' Ｃ)을 완화시켰습니다

전형적 견고성

1 " (25.4mm) 라운드, 굳어진 1900년' Ｆ (1038년' Ｃ), 오일은 끄고, 한 시간 부드러워졌습니다.

최적 부식 저항성을 위해 800' Ｆ (427' Ｃ) 위에 부드러워지지 마세요

10 기계가공과 형성

열간가공

이 강철은 고속도공구강과 같이 취급되어야 합니다. 1400/1500oF (760/816oC)로 예열하고 1900/2100oF (1038/1149oC)에 천천히 그리고 한결같게 가열되세요. 1700oF (927oC) 이하 위조하고, 필요할 정도로 자주 다시 가열하지 마세요. 가능하다면 노에서 또는 따뜻한 마른 라임에서 식거나, 재가 됩니다. 위조 뒤에 있는 가열냉각 ; 단련하기 전에 실온으로 냉각하세요.

저온 작업

최대 연성을 위해 단련되면, 이 강철은 적당히 추운 채 형성되거나 이끌 수 있습니다.

절삭성

대부분의 가공 오퍼레이션을 위해, 이 강철은 사망한 소프트 소둔 상태에서 가장 잘 잘립니다. 높은 탄소 함량 때문에 그것은 고속도강과 같이 다소 기계화합니다. 칩이 힘들고 실 같기 때문에, 칩 컬 클립과 브레이커는 중요합니다.

11 열처리

가열 냉각

최대 연성을 위해, 이 강철은 한결같게 1550/1600oF (843/871oC)로 가열하여야 합니다. 노에서 젖고 매우 천천히 식으세요. 브리넬 경도 대략 223. 한결같게 1350/1400oF (732/760oC)에 중간이거나 공정 풀림 치료 열. 공기 냉각. 브리넬 경도 약 255.

경화증

1850/1950oF (1010/1066oC)로 가열하세요 ; 침투 ; 따뜻한 석유에서 끄거나 공기에서 식으세요. 과열되지 마세요. 과열될 때, 완전 경도는 획득될 수 없습니다. 부식 저항성 하에 논평을 보세요.

템퍼링

대략 로크웰 Ｃ 60의 견고성은 획득될 것입니다. 피크 응력을 제거하고 아직 용접부의 최고경도시험을 보유하기 위해, 300/350oF (149/177oC)에 한 시간 적어도 부드러워지세요.

12 사업 조건
