|
제품 상세 정보:
|
| 재료: | 강우량인 UNS S13800이 마르텐사이트계 스테인레스 강을 경화합니다 | ||
|---|---|---|---|
| 하이 라이트: | 내열합금,고급특수합금,반제품특수합금 |
||
기계로 가공한 잠그개, 갱구, 착륙 장치 부속, 핀, 로크 와셔, 등을 위한 13-8Mo (UNS S13800) 반 제품을 합금하십시오.
1개의 제품
기계로 가공한 잠그개, 갱구, 착륙 장치 부속, 핀, 로크 와셔, 항공기 성분 등을 위한 13-8Mo (UNS S13800) 반 제품을 합금하십시오.
합금 13-8Mo는 뒤에 오는 표준 대략 완성되는 모양에서 유효합니다:

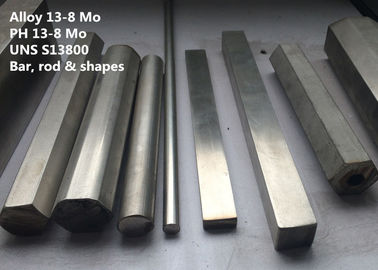

막대기와 막대
납품 상태: 위조하거나, 구르거나, 당기거나, 산화하거나 열처리, 물때를 벗기거나 소금물에 절이거나, 돌거나, 거피하거나, 지상에 놓고는 닦는
모양과 단면도
구르고 내밀거나, 산화하거나 냉각 압연, 물때를 벗기고는 소금물에 절이는
철사 (단면도, 원, 평지, 사각)
납품 상태: 무승부 밝고, ¼ 반지, 스풀과 주축대에 콘테이너에서, 단련되는 열심히 열심히에, 밝은
철사 막대
납품 상태: 열간압연 (40mm에 dia.5.5mm)
다른 사람
원판 반지, 이음새가 없는 관, 잠그개 및 위조와 같은 다른 모양 그리고 차원은 요구될 수 있습니다.
2개의 동등물 지적
UNS S13800, XM-13, PH 13-8Mo, ATI 13-8TM
3 개관
UNS S13800는 우수한 힘, 좋은 강인성 및 좋은 일반 내식성을 결합하는 martensitic 스테인리스를 강하게 하는 강수입니다. 그것이 200 ksi를 초과하여 항복 강도가 (1380년 MPa) 요구될지도 모르다, 큰 단면을 가진 부분에서 사용되는 것을 허용하는을 통하여 강하게 하는 합금입니다. 좋은 통과하는 강인성 재산은 단단한 화학 성분 통제 (델타 단계의 대형을 방지하기 위하여), 낮은 탄소 함량 (결정 입자 경계 강수를 극소화하기 위하여), 및 두 배에게 진공 녹기에 의하여 달성됩니다 (합금 분리를 감소시키기 위하여). 해결책 온도에서 냉각의 비율이 긴요하지 않기 때문에, 큰 단면은 공냉식 일 수 있습니다.
이 합금은 1 차적인 진공에 의해 인도합니다 (VAR) 단계를 remelting 소비가능한 진공 아크에 선행된 이온 용해 과정 (VIM)를 생성합니다. 또는 remelting 일렉트로슬래그 (ESR) 따라. 이 용해 연습은 우수한 모듬 명령 및 마이크로 청결 및 단단한 구성 통제를 승진시킵니다. 기계장치 강화 (martensitic 모체에서 강하게 하는 강수)는 무거운 단면도에서 강화하는 제복을 달성하게 가능하게 합니다. 힘과 연성 수준은 신청에 노후화 온도를 변화해서 지어질 수 있습니다.
4 신청

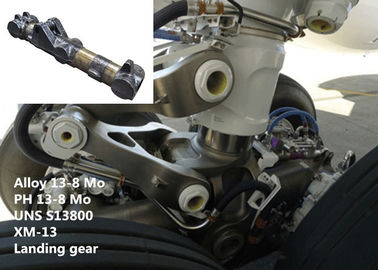

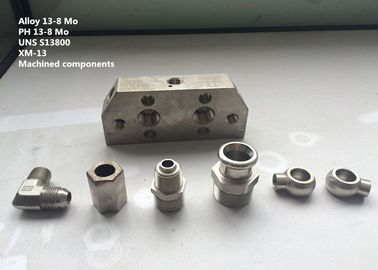

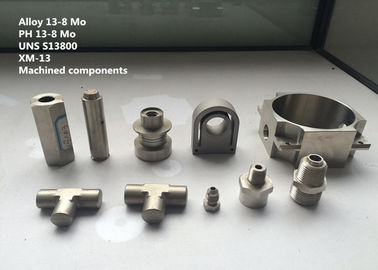

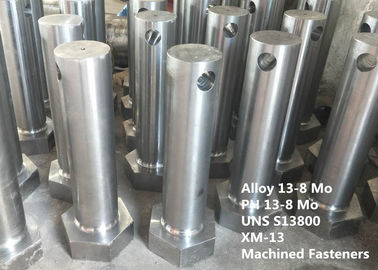

스테인리스 UNS S13800는 벨브 부속을 위해, 이음쇠, 차 이끌고 기계로 가공된 잠그개, 갱구, 착륙 장치 부속, 핀, 로크 와셔, 항공기 성분, 긴장 부식 부수기에 저항을 요구하는 원자로 성분 및 석유화학 신청 사용되었습니다. 일반적으로, 이 합금은의 강인성, 내식성 고강도 곳에 고려되어야 하고, 긴장 부식 부수기에 저항은 재산에 있는 최소 directionality를 보여주는 강철에서 요구됩니다.
합금 막대기의 전형적인 용도는 항공기 부속, 로켓 엔진 산, 원자로 부속, 착륙 장치 성분, 고성능 갱구 및 응력 부식에 좋은 저항과 결합된 고강도를 요구하는 석유화학 부속입니다.
합금 판의 전형적인 신청은 물 교류를 통제하는 큰 기체 구조상 성분, 사출 성형 장비 및 활주 문 입니다.
5 화학 성분 (wt %):
| Fe | Ni | 알루미늄 | 크롬 | Mo | C | Mn | Si | P | S | N |
| Bal. | 7.5-8.5 | 0.90-1.35 | 12.25-13.25 | 2.0-2.5 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.010 | ≤0.008 | ≤0.010 |
6 유형 자산
녹는 범위: 2560 - 2680ºF (1405년 - 1470ºC)
조밀도: 0.279 lb/in3 (7.76 g/cm3)
열 전도도 212°F는, A를 조절합니다: 97.20 BTU in/hr/ft ²/°F
탄성 계수: 73°F, 경도 상태 H 1000년: 28.3 x 103 ksi
7개의 기계적 성질
힘은 열처리 상태에 변화합니다. 다음에 나오는 테이블은 AMS 5864 당 각종 나이 든 조건을 위한 최소한도 기계적 성질을, 보여줍니다. 연속적인 숫자는 전형적인 자료를 보여줍니다
| 조건 | 조건 | H950 | H1000 | H1025 | H1050 | H1100 | H1150 |
| 0.2% 상쇄 항복 강도 | psi | 205,000 | 190,000 | 175,000 | 165,000 | 135,000 | 90,000 |
| (MPa) | 1,413 | 1,310 | 1,207 | 1,138 | 931 | 621 | |
| 궁극 장력 강도 | psi | 220,000 | 205,000 | 185,000 | 175,000 | 150,000 | 135,000 |
| (MPa) | 1,517 | 1,413 | 1,276 | 1,207 | 1,034 | 931 | |
| Elong ation (2"에서) | % | 10 | 10 | 11 | 12 | 14 | 14 |
| 지역의 감소 | (경도) % | 45 | 50 | 50 | 50 | 50 | 50 |
| (통과하는) % | 45 | 50 | 50 | 50 | 50 | 50 | |
| % (짧 Trans.) | 35 | 40 | 45 | 45 | 50 | 50 |
경도
해결책에 의하여 단련된 상태에 있는 경도는 대략 록웰 C 33입니다. 각종 나이 든 조건에 있는 경도를 위해 붙어 있던 테이블을 보십시오.
| 조건 | H950 | H1000 | H1050 | H1100 | H1150 |
| 경도 록웰 C | 47 | 45 | 43 | 35 | 33 |
8 내식성
UNS S13800 합금에는 1500ºF (816ºC)까지 우수한 산화 저항이 있습니다. 내식성은 나이 드는 온도가 올려지는 때 경미하게 줄입니다. 이 합금에는 강수 hardenable 스테인리스 전부의 응력 부식 부수기에 제일 저항이 있습니다. 일반 부식에 그것의 저항은 가득 차있 강하게 한 상태에서 가장 중대합니다. 합금은 95ºF (35ºC)에 5% 소금 안개에 드러낼 때 부식하는 약간을 보여줍니다.
9 작업 지시
스테인리스 UNS S13800에는 좋은 제작 특성이 있고 단 하나 저온 처리에 의해 나이 강하게 할 수 있습니다. 노후화 이전에 찬 일은 더 낮은 노후화 온도를 위해 노후화를, 특히 증가합니다.
뜨거운 일
스테인리스 UNS S13800는, 뜨거운 이끌어 뒤집어 놓아 즉시 위조되골. 뜨겁 일되는 물자는 물자가 강하게 하기에 제대로 반응하기 위한 것인 경우에 강하게 하기 이전에 대우된 해결책이어야 합니다.
위조
UNS S13800 합금에는 좋은 뜨거운 작동 특성이 있고, 넓은 온도 편차에 위조될 수 있습니다. 2200°F (1204ºC)까지 온도는 사용될지도 모릅니다. 최적 재산을 위해, 온도를 위조하는 것은 1900ºF (1038ºC)를 초과하면 안됩니다. 뜨거운 일은 1700ºF (927ºC)의 밑에 끝나면 안됩니다. 위조 후에, 부속은 실내 온도, 그 후에 노후화 이전에 대우된 해결책에 냉각되어야 합니다.
찬 형성
합금은 전통적인 찬 형성 기술을 이용하는 단련한 상태에서 형성된 감기일 수 있습니다.
열처리
S13800 합금은 해결책에 의하여 단련된 상태에 있는 구조에서 martensitic 더 이고 합금에 있는 강화 단계를 침전시키는 상대적으로 저온 열처리에 의해 강화됩니다. S17400 합금 같이, S13800 합금은 간단한 열처리, 범위 950°F에 있는 온도에서만 지휘된 1개 단계 가공을 요구합니다 (510°C) 1150°F에 (620°C) 원하는 힘과 강인성의 조합에 따라서. 재산의 광범위는 이 1개 단계 열처리에 의해 일어날 수 있습니다. 대략 950°F에 열처리 (고강도가 510°C)에 의하여 생성합니다.
| 모수를 대우하는 열 | ||
| 조건 | 온도 | 시간 |
| H 950 | 950의 °F ± 10 (510의 °C ± 5) |
4 hrs. ± 0.25 시간. |
| H 1000년 | 1000년 °F ± 10 (540의 °C ± 5) |
4 hrs. ± 0.25 시간. |
| H 1025년 | 1025년 °F ± 10 (550의 °C ± 5) |
4 hrs. ± 0.25 시간. |
| H 1050년 | 1050년 °F ± 10 (565의 °C ± 5) |
4 hrs. ± 0.25 시간. |
| H 1100년 | 1100년 °F ± 10 (595의 °C ± 5) |
4 hrs. ± 0.25 시간. |
| H 1150년 | 1150년 °F ± 10 (620의 °C ± 5) |
4 hrs. ± 0.25 시간. |
10 표준 규격
AMS 5629 막대기, 위조, 반지 및 밀어남
AMS 5864 판
ASTM A564/ASME SA564 (급료 XM-13) 막대기, 철사 및 모양
ASTM A693/ASME SA693 (급료 XM-13) 장, 판 및 지구
ASTM A705/ASME SA705 (급료 XM-13) 위조
MIL-S-2154
11 경쟁 이점:
(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허를 얻다 혁신 기술.
(4) 매우 순수성 용융 제련 과정: VIM + IG-ESR + VAR
(5) 우수한 고성능.
12의 사업 기간
| 최소 주문량 | 양도할 수 있는 |
| 가격 | 양도할 수 있는 |
| 패킹 세부사항 | 물은, 항해에 적당한 수송, 선반의 수출 표준 패킹 막습니다 |
| 표 | 순서에 의하여 |
| 배달 시간 | 60-90 일 |
| 지불 기간 | T/T, 보자마자 L/C, D/P |
| 공급 능력 | 300 미터톤/달 |
담당자: Mr. lian
전화 번호: 86-13913685671
팩스: 86-510-86181887
