둥근 막대기/위조 배기판은 내연 기관 배기판을 위해 합금합니다

내연 기관 배기판을 위한 31V를 (31V 합금) 합금하십시오

제품

내연 기관 배기판을 위한 31V를 (31V 합금) 합금하십시오.

동등한 지적

UNS N07032의 CarTech ^® 31V 합금, Pyromet® 31V

제품 모양

주식 등을 위조하는 둥근 막대기, 위조.

신청

재산의 그것의 우수한 균형 때문에, 합금 31V는 속사 석탄 기화 단위에 있는 군 총신, 기계설비 및 내연 기관에 있는 배기판을 포함하여 많은 지나치게 요구하는 신청을 위한 후보자이라고, 여겨졌습니다.

배기판의 밑그림

배기판의 생산 절차

맨 위에게 공백과 막대 → 마찰 용접 → 거친 돌거나 가는의 맨 위 공백 → 열처리의 → 전기 난방 혼란시키는 위조를 비워서 → 끝 도는 →는 줄기 →를 가는 고정 길이 → 반 벌금을 완성되는 벨브 → 납품의 줄기 → NDT를 가는 밸브 대 크롬 도금 → 벌금 삭감했습니다

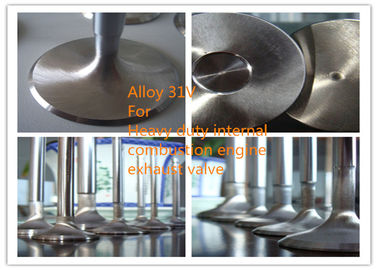

배기판의 표면 상태

배기판의 생산 위치

개관

합금 31V는 sulfidation 및 부식 - 1500°F (816°C) 처럼 높은 온도에 내식성 그리고 힘의 예외적 조합을 소유하는 저항하는 강수 hardenable 합금입니다.
이 합금은 디젤 엔진 서비스에서 부닥친 그들과 같은 뜨거운 sulfidizing 및 산화 환경에 좋은 저항 뿐 아니라 깊은 신 가스와 유정에서 부닥친 그들과 같은 신 환경을 표시합니다.

화학 성분 (wt %):

도표 1

유형 자산

조밀도: 8.01 g/cm ³ (0.289 lb/in ³)

녹는 범위: 2250 - 2420°F (1232년 - 1327°C)

기계적 성질

전형적인 방 및 높은온도 기계적 성질

견본: (19mm) 둥근 막대기에서 0.75

열처리:

1 1550°F (843°C) 4 시간, AC, 1350°F (732°C) 4 시간, AC 2050°F (1121°C) 1 시간, AC, 에 열처리

2 1300°F (704°C) 24 시간 2050°F (1121°C) 1 시간, AC, 에 열처리

3 1300°F (704°C) 24 시간 1875°F (1024°C) 1 시간, 냉각되는 기름, 에 열처리

내식성

실험실 도가니는 10 CaSO4의 혼합물에서 합금 31V의 고열 sulfidation 공격을 저항하기 위하여 기능을 사정하는 겨냥해 실행되었습니다 - 6 BaSO4 - 2 Na2SO4 - 1600°F에 1 C 시험합니다 (871°C) 80 까지 시간을 위해. “Sulfidation 비교 시험 결과 각종 합금이라고” 표제가 붙은 하이퍼 링크에서 보인 결과는 합금 31V에는 비극적인 공격을 겪은 80A 비교된 우량한 저항이 있다는 것을 나타냅니다, 와 합금 751 같이 상업적인 디젤 엔진 벨브 합금과. 모든 3개의 합금에는 1675°F (913°C)에 산화연 옆에 뜨거운 부식에 우수한 저항이 있습니다.
1700°F에 90% Na2SO4/10% NaCl의 녹은 혼합물에서 합금 751가 비극적인 공격을 겪는 동안 (927°C)/100 시간, 합금 31V는 경미한 공격만 보여주었습니다.
실험실과 분야 둘 다 환경에 있는 평가는 신 환경에 있는 유전 신청을 위한 황하물 응력 균열 저항하는 물자로 고려사항을 위한 후보자로 합금 31V를 설치하기 위하여 지휘되었습니다.
비교 시험은 수소 황하물로 포화된 산성화한 이루어져 있는 NACE TM-01-77 해결책에서 X-750 (신 서비스를 위한 설치된 합금)를 합금하기 위하여 합금 31V가 우량하다는 것을, deoxygenated 신 소금물 해결책으로 보여주었습니다.

1600°F (871°C)에 비교 sulfication 시험 결과 각종 합금

열처리

해결책 처리

더 낮은 해결책 온도, 1875°F (1025°C)는 약간 미립자 크기, 귀착되고 1200°F (649°C)의 밑에 재산을 낙관하기 위하여 때때로 고용됩니다.
나이

해결책에 의하여 대우된 주식은 제조공정을 가진 최적 겸용성을 위한 싱글 혹은 더블 나이를 주어질지도 모릅니다. 단 하나 나이 주기는 1300°F입니다 (704°C) 24 시간을 위해, 차가운 공기에 의해 따라. 두 배 나이 주기는 1550/1600°F에서 범위에 있는 안정시키는 나이를 포함합니다 (843/871°C) 4 시간, 차가운 공기를 위해 1350°F에 마지막 나이 플러스, (732°C) 4 시간 동안, 차가운 바람쐬십시오.

작업 지시

뜨거운 일

1800/2100°F (980°/1150°C)의 온도 편차 안에서 일된 합금 31V는 뜨거울수 있습니다. 위조 온도와 쓸림열 형성의 주의깊은 통제는 유지되어야 합니다.
1800°F의 밑에 다량의 개악 (980°C)는 피해야 합니다.
위조는 냉각된 공기 또는 팬일지도 모릅니다. 냉각하는 물은 대부분을 위해, 특히 피해야 합니다.

Machinability

이 합금의 machinability는 합금 X-750와 같은 다른 철 니켈 기초 강수에 의하여 강하게 한 합금과 유사합니다.
합금은 해결책 단련되었거나 나이에 의하여 강하게 한 상태에서 기계로 가공될 수 있습니다. 공구에는 충분한 힘이 있어야, 절단 속도는 작아야 합니다.
칩 차단기와 개량한 끝에 더 나은 칩 활동을 위해, 나이에 의하여 강하게 한 상태에 있는 물자를 이용하십시오.

경쟁 이점:

(1) 50년 이상 연구의 경험은 고열 합금, 내식성 합금, 정밀도 합금, 다루기 힘든 합금, 희소한 금속 및 귀금속 물자 및 제품에서 발전합니다.
(2) 6개는 중요한 실험실 및 구경측정 센터를 진술합니다.
(3) 특허 기술.

(4) 평균 입자 크기 9 또는 더 정밀한.

(5) 고성능

사업 기간
